Fluke 561接触与红外测温仪操作指导


温度测量

要测量温度,将测温仪对准目标并扣动扳机。您可以使用激光指示器来帮助测温仪 瞄准。另外还可以插入 K 型热电偶探头进行接触式测量。一定要考虑距离与光点 直径比和视场(请参见“距离和光点直径”和“视场”)。温度读数显示在显示屏 上。

注: 激光仅用于瞄准,与温度测量无关。 测温仪具备自动关机功能,在 20 秒钟无活动后会自动关闭测温仪。若需启动测温 仪,扣动扳机即可。

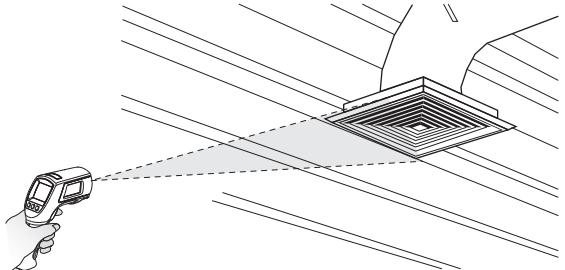

查找热点或冷点 若需查找热点或冷点,请将测温仪瞄准目标区域之外。然后,缓慢地上下移动扫描 整个区域,直到发现热点或冷点为止(见下图 ).

距离与光点直径  装置所测区域的光点直径 (S) 随被测目标距离 (D) 的增大而增大。测温距离与光点 直径之间的关系如图所示。光点直径表示 90 % 能量圈。

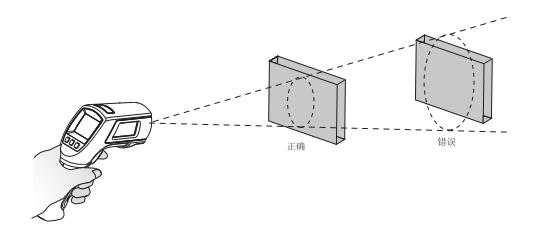

视场  为了获得准确的测量值,要确保目标大于装置的光点直径。目标越小,则应离它越 近(见下图 )。

发射率 发射率说明了材料的能量辐射特征。大多数有机材料和涂漆或氧化处理表面的发射 率大约为 0.95,也就是测温仪的默认设置。 为补偿测量光亮金属表面时可能导致的错误读数,可用绝缘胶带或无光黑漆 (< 148°C/300°F) 覆盖住被测表面,并将发射率设置为 0.95。等待一段时间,使胶带 或油漆达到与下面表面相同的温度。测量盖有胶带或油漆的表面温度。 如果不能涂漆或使用胶带,那么可以通过调整发射率大小或使用发射率菜单访问一 个包含一些常见材料的表格来提高测量准确度。测温仪的发射率设定值可在 0.10 至 1.00 之间以数字值进行调节,可配合表 3 和 4 中的发射率使用。并且测温仪还 内置了一个常见材料清单,可通过发射率菜单进行设定。表 3 和 4 中列出了内置 的发射率值。

HOLD  松开板机后,显示屏会继续保留上个红外测量值 20 秒,并且显示屏上显示 HOLD 字样。若插有探头,接触式测温仪则继续工作。若需在未插有探头时 冻结红外温度,请松开板机,直到显示屏上显示 HOLD 字样。


存储数据

566 型测温仪最多可存储 20 条数据记录。568 型测温仪最多可存储 99 条数据记 录。每条记录中都包含以下信息:

●  记录编号

 红外温度和探头温度,单位为 °F 或 °C

 日期/时间

 发射率

 Max/Min/Avg/Dif 温度(如启用)


现象
原因
措施
---(显示屏上)
目标温度超量程或欠量程。
选择技术指标范围之内的目标

电池电量不
 更换电池
显示屏空白
测温仪处于休眠状态 可能电池耗尽
动扳机 更换电池
 激光不工作
电池电量不足或已耗尽 环境温度高于 40°C (104°F)
在环境温度较低的区域使用
USB 通信故障
装置已关闭 未运行 FlukeView Forms
扣动板机 启动 FlukeView Forms
不准确 发射率设置、视场或光点直径可 能有误
请参见“发射率”、“视场”及 “距离与光点直径”部分。
诸如发射率、日期/时间、F/C 等 数据及已保存的数据丢失
电池耗尽或在未能在取出电池后 的 1 分钟之内更换电池
复位设置。出现电池电量不足符 号时应尽快更换;要在取出电池 后一分钟内更换电池。请参阅 “更换电池”。
