福禄克可视红外测温仪15个应用案例

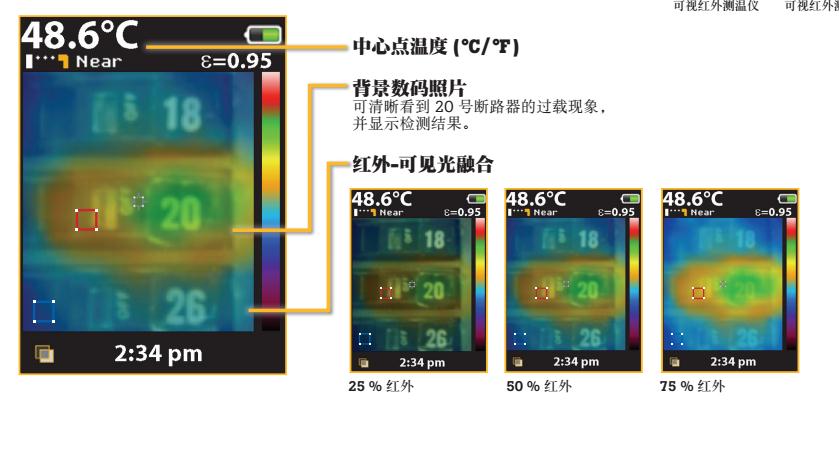

1. 断路器过载
在几秒内即可完成扫描大型电气面板,以查找产生热量的潜在故障,如连接松动、失衡或过载。请注意可视红外测温仪不仅会显示断路器上的明显热点,而且数码照片显示了潜在故障所在的确切位置。

2. 电机过热
中心点测量值 54.8 °C,该图像反映出电动机可能过热。进行故障排查和通知他人进行所需的维修时,热图与狭小空间的视场角优势成为有力工具。
3. 轴承发热检查
可视红外测温仪可用于轴承检测,将温度读数与过去的检查结果相对比,也可与类似工况下工作的其他轴承相对比。试用福禄克可视红外测温仪建立温度基准是您的预防性维护方案中的重要部分。

4. 冷气风门的潜在故障

使用您的可视红外测温仪扫描排风口,检查 VAV 盒是否正常运行。冷气排风口发现高温区域,这表示冷气风门可能出现故障。


5. 空调冷凝器检测
在此典型的空调冷凝器中,画面显示热量分布不均匀,则表示可能存在潜在问题。
6. 检查压缩机热膨胀阀
您可使用可视红外测温仪快速扫描压缩机,并确定左侧的热膨胀阀温度是否偏低,如果是则表示热膨胀阀已关闭。
7. 空调压缩机检测
这些图像中的压缩机在四阶段系统上运行。第二阶段压缩机温度较低,而系统中的其他三台压缩机温度较高。该压缩机需要接受进一步的调查。

8. 起动机的电气检测
使用福禄克可视红外测温仪来检查起动机的连接或过载情况。使用 VT04 的报警功能和三脚架可帮您在无人值守的情况下排查到间歇性问题。
9. 主断路器检测

这一断路器用于控制公司 IT 部门的主断路器面板。如果发生故障可能会引起关键数据中心设备的中断。此断路器的扫描结果显示热量分布均匀,表明没有任何异常情况。
10. 三相不平衡
快速发现明显的失衡负载。在此图像中,保险丝与水加热器相连,而最有可能的情况是,左侧的两根保险丝的使用次数要多于右侧的保险丝。这表示水加热器的加热元件存在问题。如果是单相运行,则表明右侧的保险丝可能已经熔断。下一步是检查保险丝的通断性以及三相上的电流负载。
11. 电容器检测
电容器正常运行时,通常温度较高。与运行中的电容器相比,出故障的电容器通常温度较低
12. 皮带轮和皮带的预防性检查
如果皮带轮温度高于预期温度,则需要检查皮带,以确保皮带没有出现滑移、错位或损坏的情况。使用可视红外测温仪快速扫描所获取的热图可作为进一步检查所需的依据。
13. 散热风扇检测
如果风扇卡住,该区域的工作人员只有在闻到烧焦味时才会注意到这一点。然而,一张VT的红外-可见光融合的热图可以快速显示热区域和冷区域,帮助确定风扇是否正常运行。
14. 地暖检测
扫描采暖地板,检查地板是否具有预期的热曲线。为了获得最佳结果,应关闭系统24 小时进行冷却。重新启动系统并扫描地板,检查地板是否具有预期的热曲线。为了发现电气系统中的潜在问题,应找出在正常热曲线下表现异常的冷点。对于液体循环系统,查找可以表明管道泄漏的冷点或正在扩散的热点。
15. 门窗的热量损失
福禄克可视红外测温仪可帮您找出损坏的窗户密封件(这会导致门窗附近出现冷风或热风)。
