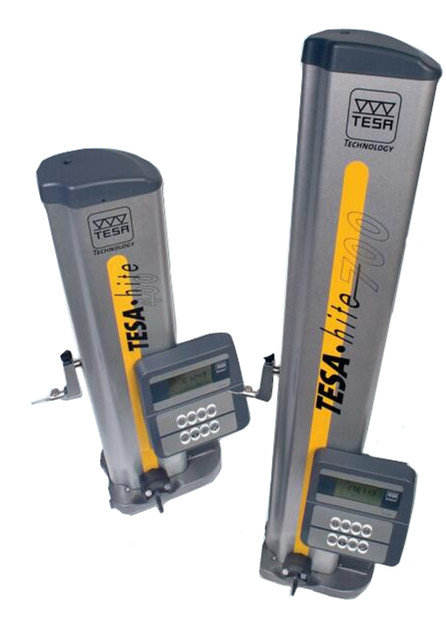

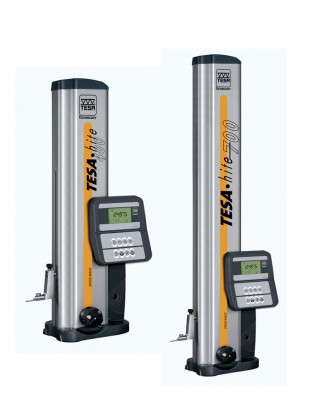

瑞士TESA-HITE 400/700测高仪
瑞士TESA-HITE 400/700测高仪 瑞士TESA-HITE 400/700测高仪 瑞士TESA-HITE 400/700测高仪
  • 瑞士TESA-HITE 400/700测高仪

  • 产品编号 : TESA-HITE 400/700
  • TESA-HITE 400/700测高仪采用增量式光栅尺,具有TESA技术的光电测量系统。简洁坚固的结构设计,是车间尺寸检测的理想测量设备。电池供电。对于高度及阶梯尺寸、直径、中心距、槽宽等能够实现精密测量,具有杰出的性价比。合其他附件(如测量表头),还可进行直线度和垂直度的测量.TESA Hite400/700和被替代TESA Hite PlusD350/600 相比具有更大的测量范围,更高的精度
  • 询价

产品描述



TESA-HITE 400/700测高仪采用增量式光栅尺,具有TESA技术的光电测量系统。简洁坚固的结构设计,是车间尺寸检测的理想测量设备。电池供电。对于高度及阶梯尺寸、直径、中心距、槽宽等能够实现精密测量,具有杰出的性价比。合其他附件(如测量表头),还可进行直线度和垂直度的测量.TESA Hite400/700和被替代TESA Hite PlusD350/600 相比具有更大的测量范围,更高的精度,电子装置具有IP65的防护等级可以防止液体和灰尘的侵入,机器本身内置气浮,使得机器移动更加方便快捷,避免测量基准的磨损,延长测高仪的使用寿命。控制面板固定在机身上。表面镀镍的铸铁底座同时铸有三个支承,保证了仪器的高度稳定性. 外罩内的立柱配有导轨系统并和底座垂直. 测头在此导轨上移动并由TESA技术的位移传感器记录其位置.


此类手动 1D 测高仪改进了面板并采用易于操作的软件, 尤其适合于车间现场使用.  它的主要功能侧重于快速的基础测量和一目了然的结果显示. 它发货带一块可充电电池, 其具备市场上较长的电池续航时间 (< 60h). 这点对于连接电源受限或是测量需要测高仪大范围移动的场合尤为重要.

主要特征:

内置空气气垫,可在平台上随意移动
电子装置具有防护油、水以及杂尘的功能(IP65)
控制面板数字分辨率达到0.0001 / 0.001/0.01 mm或 0.00001/0.0001/ 0.001 in.
动态探测提供了恒定的测量力
采用TESA的技术自动寻找顶点来简单高效的测量孔和突轴
声学信号获得测量值,更方便的编程
具有测量平行度误差的功能
通过线性直线的特定角度,利用数字传感器确定垂直度误差
大LCD液晶显示,以及测量功能标识显示
在测量范围内任意设定零点
预设功能可以输入给定的值
公英制转换
RS232 数据输出
SCS校准证书





沿一个方向测量                                                 沿两个方向测量                                            沿三个方向测量


技术规格:

技术规格

TESA-HITE 400

TESA-HITE 400

订货号

00730043

00730044

测量跨度

16 in / 415 mm

28 in / 715 mm

00760143标准刀片座应用范围

 22 in / 570 mm

34 in / 870 mm

00760057标准刀片座应用范围

 24 in / 625 mm

 36 in / 925 mm

07001622标准刀片座应用范围

31 in / 795 mm

43 in / 1095 mm

最大允许误差

 (0.0001+0.000004L) in ( L in in)

(2.5+4 L) µm (L in mm)

重复性平面(2s)

<0.0001 in / <2 µm

<0.0001 in / <2 µm

重复性内孔(2s)

<0.00015 in / <3 µm

<0.00015 in / <3 µm

最大垂直偏差

0.0004 in / 10 µm

0.0006 in / 15 µm

分辨率

.00001 / .0001 / .001 in

0.0001 / 0.001 / 0.01 mm

.00001 / .0001 / .001 in

 0.0001 / 0.001 / 0.01 mm

移动速度

 0.5 m/s



测量力(声学信号)

 1.5 N ±0.5 N

 1.5 N ±0.5 N

重量

27 kg

32 kg

电源

6V 可充电电池

6V 可充电电池

数据输出

RS-232

RS-232

保护等级

IP40;电子面板IP65

IP40;电子面板IP65

储存温度

 -10°C to 60°C

 -10°C to 60°C

操作温度

10°C to 40°C

10°C to 40°C



订货号

描述

规格和尺寸

00730043

TESA HITE 400测高仪

400



00730044

TESA HITE 700测高仪



700

以上每台测高仪(含控制面板)包含下令组件

00760143

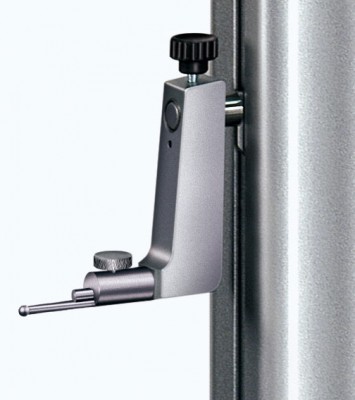

标准测头安装座一个

00760164

测球直径为5 mm的标准测头一只

00760150

名义尺寸为20.00 mm的校准件一个

04768035

6V可充电电池一个

04761054

电源适配器一个, 110 ~ 240伏, 50 ~ 60 赫兹输入

04761055

带欧式插头的电源线一根

04761056

带美式插头的电源线一根
