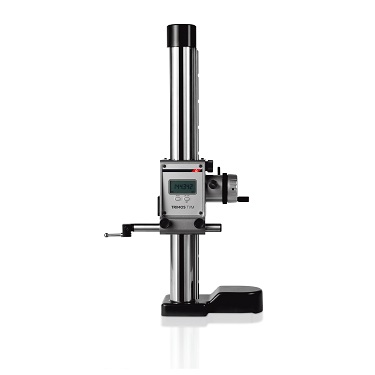

瑞士Trimos公司TVM型一维测高划线仪有高度测量及划线的功能,结构稳固,操作简单,应用范围广。TVM仪器适用于各种车间的高度测量和划片工作。该仪器设计特别、紧凑,具有良好的机动性和稳定性。由于其先进的测量系统,TVM的独自工作时间为一年。因此,它可以用于车间区域的多个应用。操作的简单性允许用户在不花费时间的情况下进行持续的更改,全球使用超过14000台,应用范围从300到1000毫米。可提供各种测量应用的各种附件。
可选铸铁或大理石底座
检验证书,使用说明书
主要特点:
标准配置:

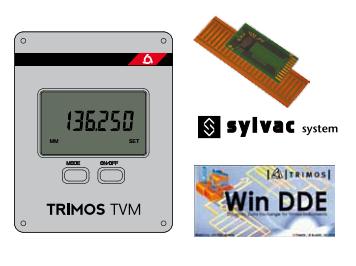

SYLVAC 测量系统
测力恒定
分辨率可选0.01mm/0.001mm
RS232 接口输出
*小值/*大值/差值功能便于直径测量
不需外接电源
165mm 长测杆及 8mm 球测头
锂电池1节,寿命 2000 小时
防尘罩
技术规格 |
||
型号 |
TVM304/TVM304G |
TVM604/TVM604G |
测量范围 |
0-320mm |
0-620mm |
分辨率 |
0.01/0.001mm |
0.01/0.001mm |
*大允许误差 |
0.02mm |
0.03mm |
重复性(2S) |
0.005mm |
0.005mm |
正向垂直度偏差 |
0.02mm |
0.03mm |
铸铁座尺寸 |
180X102mm |
200X140mm |
大理石底座尺寸 |
200X300mm |
200X300mm |
电池寿命 |
2000h |
2000h |
应用案例:
|
|
|
|
|
高度及深度测量(TVM11.12) |
内径测量(TVM4) |
中心线距离测量(TVM5) |
划线(TVM1TVM3) |
