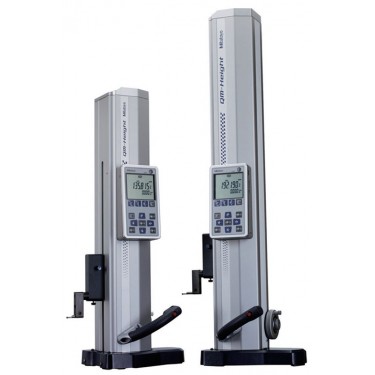

日本三丰Mitutoyo QM-Height518系列高度仪
日本三丰Mitutoyo QM-Height518系列高度仪 日本三丰Mitutoyo QM-Height518系列高度仪 日本三丰Mitutoyo QM-Height518系列高度仪
  • 日本三丰Mitutoyo QM-Height518系列高度仪

  • 产品编号 : QM-Height518
  • 518 系列 — 高精度 ABSOLUTE 数显测高仪。测高仪 测量工具行业的标准,QM-Height提供出色的精度±(2.8 + 5 l / 1000)µm来满足你关键的测量需求。它测量最大/最小和位移的形状,不仅仅是由高度,而是由台阶、内/外宽度、内/外直径、圆节距和*扫描测量。
  • 询价

产品描述





518 系列 — 高精度 ABSOLUTE 数显测高仪。测高仪 测量工具行业的标准QM-Height提供出色的精度±(2.8 + 5 l / 1000)µm来满足你关键的测量需求。它测量大最/最小和位移的形状,不仅仅是由高度,而是由台阶、内/外度、内/外直径、圆节距和*扫描测量。此外,所有的九种测量数据都可以在测量后被保存和收回,以进行更安全、更详细的计算

产品优点


通过带背光照明的大型液晶显示屏,进行 GO/±NG 判断。高性能测高仪有一流的精度 和垂直度。

新型高精度,高分辨力绝对原点线性编码器 进行位置检测,一旦设置好原点,每次启动 后,无需再进行原点设置 (除非有大的环境 温度变化)。

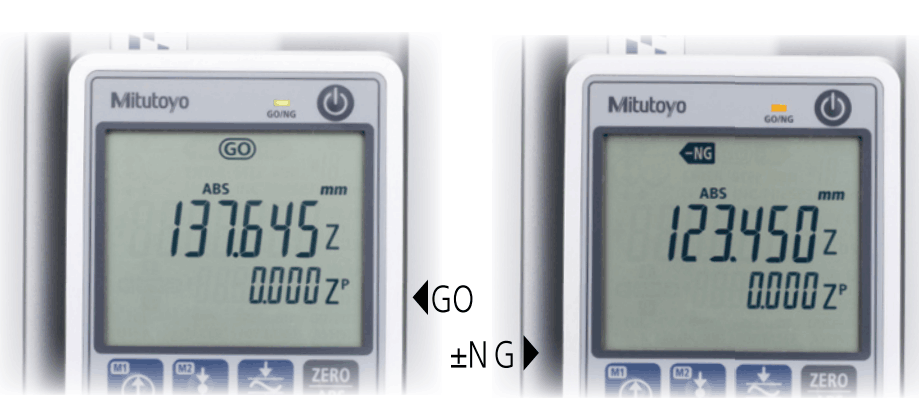

通过设置上、下限公差,进行 GO/±NG 判断。 判断结果超出公差范围时,显示器背光从绿 色变为红色,公差判断一目了然。

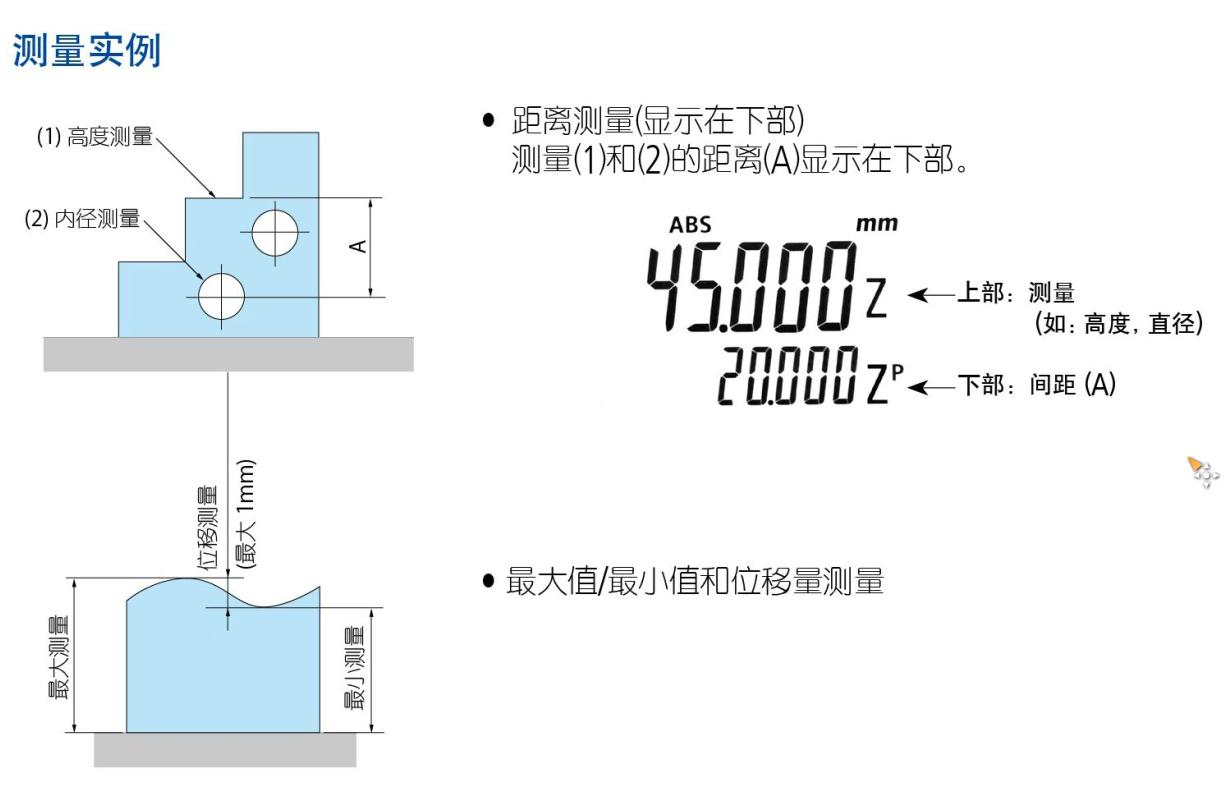

对于经常要进行的测量,如内径 / 外径,间 距测量可以通过图标命令来执行,同时,它 也支持一键操作。

可以通过独特的方法来进行内径/外径测量。 (通过跟踪方式,检测圆顶端的过程。*) * 跟踪测量行程大约离测量开始点 1mm 上下处。

尺框提升把手 (用于移动) /手轮 (用于测量) 可进行微调和粗调。轴向把手 (可拆卸标准 附件) 轻松移动测高仪对板材表面进行测量。

带有 SPC 和 RS-232C 数据输出。

精密黑色花岗岩平台详细信息参见 E-49 页。



技术参数


货号 518-220/518-224*
518-222/518-226*
测量范围  0 - 350mm
 0 - 600mm
分辨率 0.001 / 0.005mm
精度(20ºC) 指示精度*1 ±(2.8+5L/1000)µm L = 测量长度(mm)
垂直度
8µm (0 - 350mm)
13µm (0 - 600mm)
 导向方式
滚动式轴承导向
驱动方式 手动
长度标准
ABSOLUTE电容线性编码器
测力
1.6±0.5N
显示 LCD
电源 AC适配器(选件) / 电池 (LR6 x 4)
电池操作时间

约800小时(不使用背光照明)

 约260小时(使用背光照明)

约6小时 (使用背光照明并且电源全程打开)

重量  22kg
27kg
操作温度 / 湿度范围
 10 - 30ºC/20 - 80%RH (不结霜)
存温度 / 湿度范围
–10 - 50ºC/5 - 90%RH (不结霜)

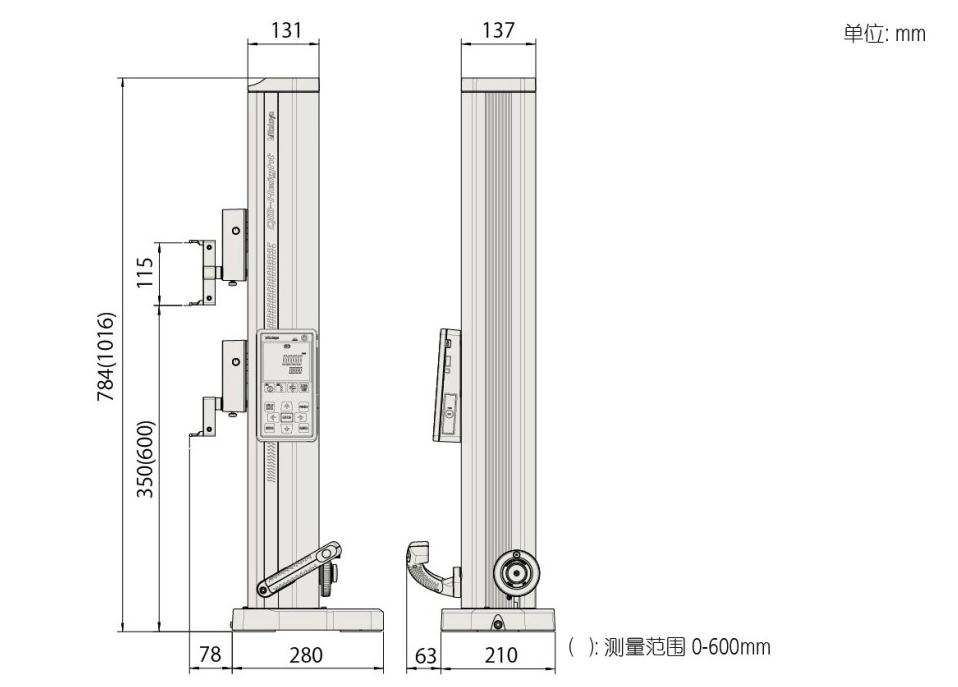

尺寸图:
