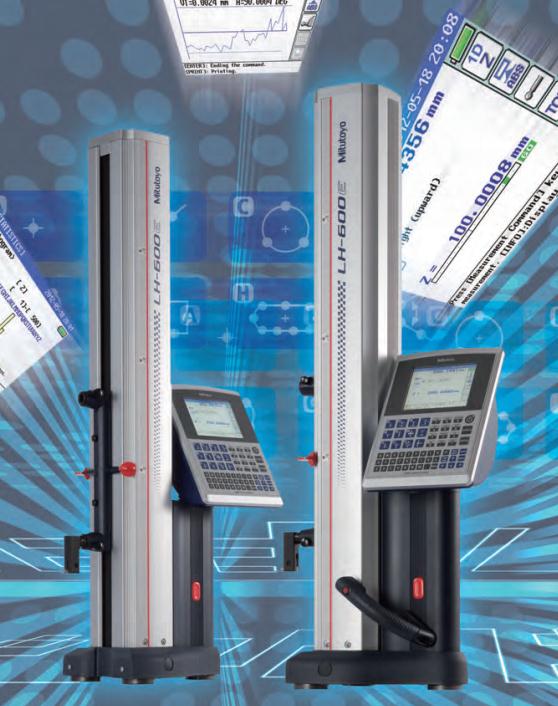

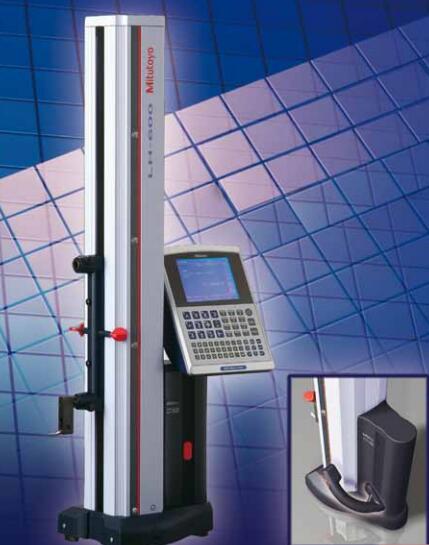

日本三丰Mitutoyo LH-600E 518系列高度仪
日本三丰Mitutoyo LH-600E 518系列高度仪 日本三丰Mitutoyo LH-600E 518系列高度仪 日本三丰Mitutoyo LH-600E 518系列高度仪
  • 日本三丰Mitutoyo LH-600E 518系列高度仪

  • 产品编号 : LH-600E
  • 高精度测高仪 518 系列 — 高精度 2D 测量系统:带 0.1µm/0.4µm 分辨力 / 重复精度的指示精 度可达 (1.1+0.6L/600)µm。 高精度测高仪加入了广泛的测量功能。 为了达到一流的精度,使用高精度反射性线 性编码器和高精度导轨。 测量可以通过图标命令来执行,同时,也 支持一键操作,保证正面的垂直度为 5µm , 直线度为 4µm。
  • 询价

产品描述



高精度测高仪 518 系列 — 高精度 2D 测量系统:



带 0.1µm/0.4µm 分辨力 / 重复精度的指示精 度可达 (1.1+0.6L/600)µm。

高精度测高仪加入了广泛的测量功能。

为了达到一流的精度,使用高精度反射性线 性编码器和高精度导轨。

测量可以通过图标命令来执行,同时,也 支持一键操作,保证正面的垂直度为 5µm , 直线度为 4µm。

使用 TFT 液晶显示屏,以达到完美的可视性 和可操作性。

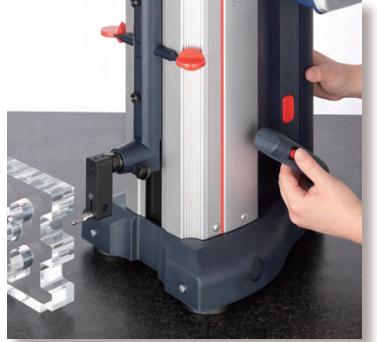

气体全浮 / 半浮系统可以进行空气浮动高度 调整。

配有基本的统计功能,另外,RS-232C 数据 输出可通过连接计算机上的 SPC 软件,进行 外部测量数据评估 (可选)。

精密黑色花岗岩平台,详细信息参见 E-49 页。

数据备份/恢复,测量工件程序可通过USB存 储设备来执行(FAT16/32 兼容格式)。


技术特点

货号

518-351DC

518-352DC

型号

LH-600E

LH-600EG

测量范围(行程)

0-972mm(600mm)

小显示量

0.0001/0.001/0.01/0.1mm(可以选择)

指示精度

(1.1+0.6L/600) um  L是任意长度

重复精度

平面:0.4um,孔0.9um

直角度

5um(补正后)

直线度

4um(机器精度)

导向方式

滚动式轴承驱动

驱动方式马达驱动器

(5,10,15,20,25,30,40mm/s)手动

测长系统

反射型线性编码器

测力

1N(自动定压功能)

平衡方式

悬控装置

主机浮动方式

全浮动(移动时)/半浮动(测量时)空气轴承

空气源

内置压缩机

显示装置

5.7英寸采用TFI LCD(320*240dot LED带背光)

可存储程序

50

可存储数据

60000(1个程序大数据3000)

电源

电池/AC适配器

电池操作时间

待机约10小时,运行约5小时

电池充电时间

约3小时(充电时也可使用)

外观尺寸W*D*H)

237*448*1013mm

247*448*1013mm

重量

24KG

24.5KG

温湿度范围

5-40℃,20-80%

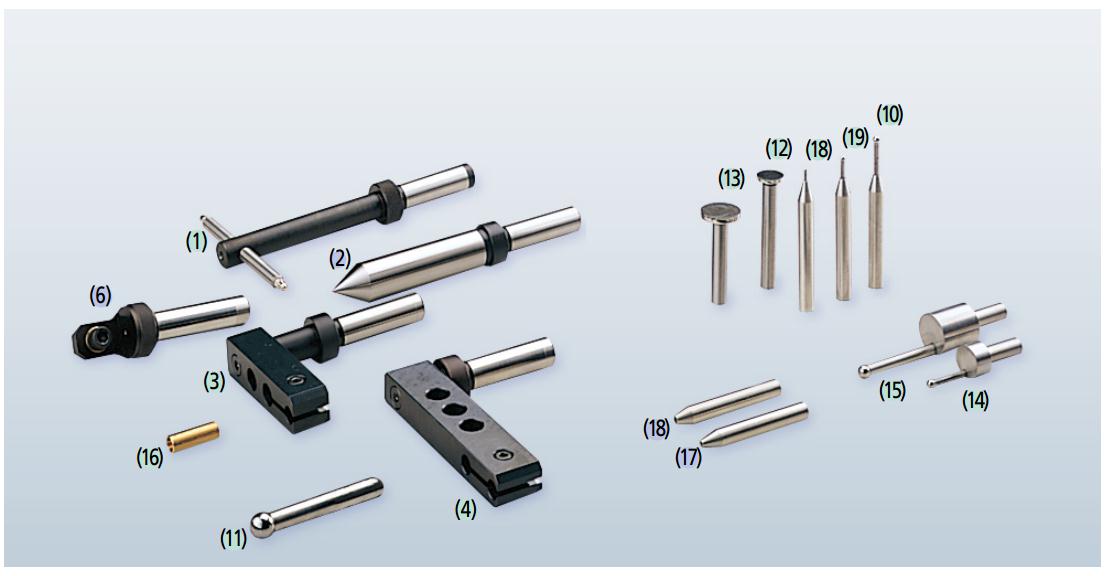

配件


用于高精度测高仪和 QM-Height 仅用于高精度测高仪  仅用于QM-Height

(1)  12AAC072: 深度测头

(2) 12AAC073: ø20mm锥形测头

(3)   12AAA792: 指示表(ø8mm轴套)夹

(4)   12AAA793: 测头延长夹(85mm)

12AAB136: ø10mm圆柱型测头

(6) 932361: Mu-Checker杠杆测头夹

                 需要增加配重(共4块)

12AAF666: ø1mm球形测头

                (同轴型)

12AAF667: ø2mm橄榄球型测头

                (同轴型)

(8)  957261: ø2mm 球形测头

                (同轴型)

(9) 957262: ø3mm 球形测头

                 (同轴型

(10)  957263: ø4mm 球形测头

                 (同轴型)

(11)12AAB552: ø10mm球型测头,

                 L=55mm(同轴型)

12AAF668: ø10mm球型测头,

               L=82mm (同轴型)

12AAF669: ø10mm球型测头,

                L=120mm (同轴型)

12AAF670: ø5mm盘型测头

12AAF671: ø10mm盘型测头

(12) 957264: ø14mm盘型测头

(13)  957265: ø20mm盘型测头

12AAF672: ø1mm球型偏心测头

(14) 12AAA788: ø4mm球型偏心测头

ø5mm球型偏心测头No.05HAA394

(15) 12AAA789: ø6mm球型偏心测头

(16) 226116: 杠杆表(ø6mm轴套)

             配器

工件样品 No.12AAA879

(17) 226117: M2 CMM 测头适配器*1

(18) 226118: M3 CMM 测头适配器*1



可提供CMM球型和盘型硬质测头

ø2 No.932377A, ø3 No.932378A

ø5 No.932379A, ø6 No.932380A

ø10 No.532328

型测头

ø20 No.532345, ø30 No.930803

12AAF712: 电池包

划线器 No.05HZA173

数显微型处理器DP-1VR

No.264-504-5DC

SPC电缆 No.936937 (1m)

No.965014 (2m)

AC适配器 No.526688






多种周边设备 :

12AAA804:          A4打印机电缆 (2m)

12AAA807:          RS-232C 电缆 (2m)

12AAG920:          RS-232C 电缆 (3m)

Digimatic电缆       No.936937 (1m)

                          No.965014 (2m)

RS-232C 电缆 (电缆规格) 交叉连接 (小于3m) 连接器 9针模拟接口 (雌头): 商用9针模拟接口 (雌头)
