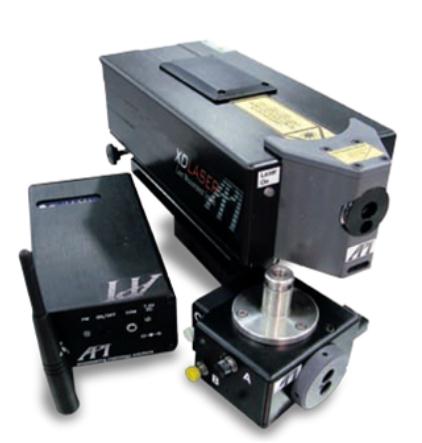

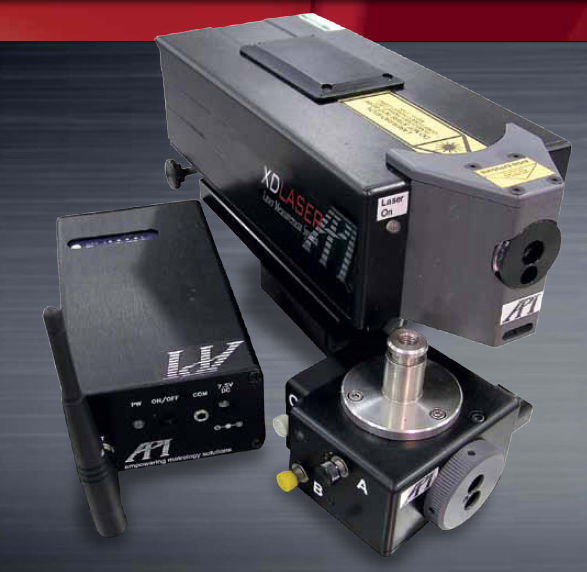

美国API XD激光干涉仪
美国API XD激光干涉仪 美国API XD激光干涉仪
  • 美国API XD激光干涉仪

  • 产品编号 : API XD
  • 5D/6D激光干涉仪是API的产品,一次安装能够同时测量线性轴的六个误差,包括1个位置度误差、2个直线度误差、3个角度误差。在通常情况下需要数天时间进行的测试,使用API激光干涉仪只需几个小时即可完成,实际应用结果表明,节省时间可达80%。
  • 询价

产品描述

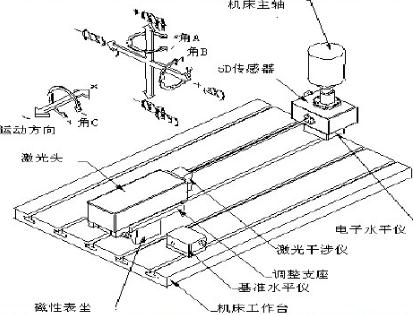

XD Laser5D/6D激光干涉仪是API产品,一次安装能够同时测量线性轴的六个误差,包括1个位置度误差、2个直线度误差、3个角度误差。在通常情况下需要数天时间进行的测试,使用API激光干涉仪只需几个小时即可完成,实际应用结果表明,节省时间可达80%。该仪器体积小,重量轻,可以直接安装到机床导轨上。6D激光干涉仪主要由稳频激光器、干涉仪和6维传感器组成,从激光器发出的激光光束经过干涉后,被6D传感器内的分光镜分成三束,一束光经锥角反射棱镜反向后返回干涉仪与参考光束相干产生干涉条纹,经光学相位探测器识别后进行电子记数,记录精确长度位移。第二束光用作直线度测量的参考光束,传感器与参考光束之间的相对位移由装在传感器内的横向疚光电二级管测得。第三束光用作装在6D传感器内的小型光电测角仪的参考光源,用来测量角度误差(俯仰角和偏摆角)。为了保证激光光束的稳定性,测量仪在结构的设计以及激光器的选择方面都做了仔细周密的考虑,以使测量仪的横向和角度漂移量都降低到最小,从而保证测量仪的长期稳定性。测量仪配有自动气压、环境温度补偿器,自动校正环境变化对激光波长及长度测量的影响,测量仪还配有专门设计的多重数字滤波器,使由空气波动及温度梯度引起的测量误差降到最小。


XD激光干涉仪技术综述:


1D激光主要可以测量定位误差

3D激光可以测量定位误差、直线度误差(双向)

5D/6D激光可以测量定位误差、直线度误差(双向)、偏摆角、俯仰角和滚动角


主要特点:

      ◇同时测量线性定位误差、直线度误差(双轴)、偏摆角、俯仰角和滚动角
设计用于安装在机床主轴上的5D/6D传感器
可选的无线遥控传感器最长的控制距离可到25米
可测量速度、加速度、振动等参数,并评估机床动态特性。
设计紧凑、体积小,测量机床时不需三角架
集成干涉镜与激光器于一体,简化了调整步骤,减少了调整时间


连续生产与零故障方案
了避免突然停机、停产,API公司为现代化的机加工车间提供完全测量解决方案,也就是零故障方案。长期以来.车间管理人员一直以1D激光测量系统来绘制机床误差图及进行校准。而这样一来,想要测量完整的21项参数。则需要进行21到24次单独的安装调试.而且每一轴的每一次测量都需要1-2小时时间,因此,整个机床的测量过程通常要占用两到三个工作日.这就使得机床长时间处于停工状态,严重影响了车间的利润率和生产能力。采用API公司的XD Laser激光干涉仪就完全避免了上述缺陷使得对机床的测量快捷、简便。

携带方便、操作简单

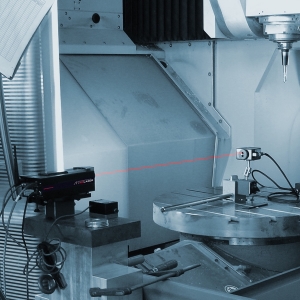

全套系统重量仅为15千克.可以装入一个小型工具箱内。由于采用了紧凑型设计.XD Laser体积小,测量机床时无需使用三脚架,使测量基准与机床的加工基准保持一致,简化了测量程序(免拆机床护罩)。集成干涉镜与激光器于一体,简化了调整步骤,减少了调整时间,提高了机床使用效率。


XD Laser™激光干涉仪技术参数

5D/6D标准型:

1. 线性:0.5ppm .

2. 测量范围:40米(1D可选80米)

3. 线性分辨力:0.001um.

4. 偏摆角和俯仰角的精度:(1.0+0.1/m)角秒或1%显示较大值

5. 最大范围:800角秒

6. 滚动角精度:1.0角秒

7. 直线度精度:(1.0+0.2/m)um或1%显示较大值

8. 直线度最大范围:500um

9. 垂直度精度:1角秒

10. 温度精度:0.2摄氏度

11.湿度精度:5%

12.压力精度:1mmHg





技术规格

型号



XD-1D一维型

XD-3D三维型

XD-5D五维型



功能



标准型

精密性型



标准型

精密型

标准型

精密型

线性测量范围

m

45

40

45

45

40

45

40

线性精度

ppm

0.5

0.2

0.5

0.5

0.2

0.5

0.2

直线度测量精度

un

N/A

N/A

(2.0+0.4/m)

2%显示值

(1.0+0.2/m)

1%显示值

(0.5+0.1/m)

1%显示值

(1.0+0.2/m)

1%显示值

(0.5+0.1/m)

1%显示值

偏摆角和俯仰角精度

角秒

N/A

N/A

N/A

(1.0+0.1/m)

1%显示值

(0.5+0.05/m)

1%显示值

(1.0+0.1/m)

1%显示值

(0.5+0.05/m)

1%显示值

滚动角测量精度

角秒

N/A

N/A

N/A

N/A

N/A

1.01%显示值

0.51%显示值

垂直度测量精度

角秒

N/A

N/A

(1.0+0.4/m)

(1.0+0.2/m)

(1.0+0.2/m)

(1.0+0.2/m)

(1.0+0.2/m)

材料温度传感器精度

0.1

0.1

0.1

0.1

0.1

0.1

0.1

空气温度传感器精度

0.2

0.1

0.2

0.2

0.1

0.2

0.1

大气压力传感器精度

mm hg

1.0

0.3

1.0

1.0

0.3

1.0

0.3
