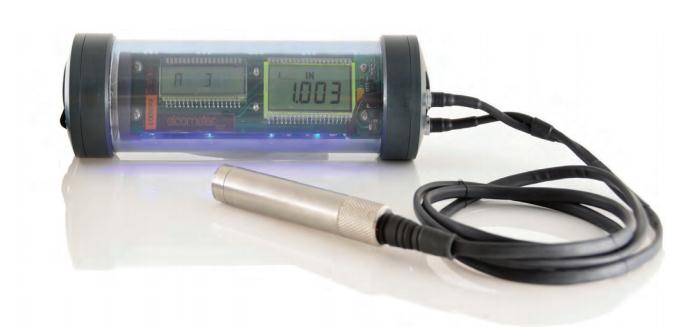

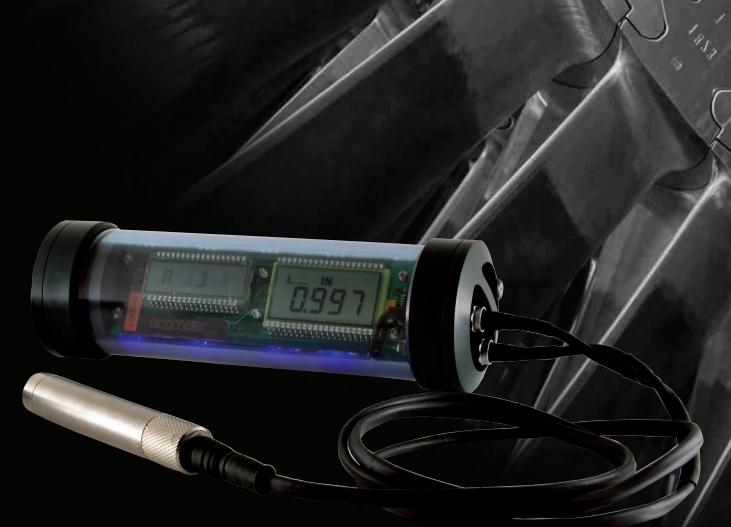

英国易高Elcometer UG20DL超声波水下测厚仪
英国易高Elcometer UG20DL超声波水下测厚仪 英国易高Elcometer UG20DL超声波水下测厚仪 英国易高Elcometer UG20DL超声波水下测厚仪
  • 英国易高Elcometer UG20DL超声波水下测厚仪

  • 产品编号 : UG20DL
  • UG20DL的防水深度达300米(1,000英尺),在具有CG100系列众多优点的同时,也具备更多的特点,发光显示屏简单易用。该仪器提供双晶和单晶传感器,内存可存储多达5000 个单个读数,随带的A型扫描波形可下载到数据管理软件中,便于用户在陆上做进一步分析。脉冲-回波模式 (PE):标准显示模式,测量从传感器探头基体到材料密度边界(通常是背面)的总厚度。
  • 询价

产品描述


UG20DL的防水深度达300米(1,000英尺),在具有CG100系列众多优点的同时,也具备更多的特点,发光显示屏简单易用。该仪器提供双晶和单晶传感器,内存可存储多达5000 个单个读数,随带的A型扫描波形可下载到数据管理软件中,便于用户在陆上做进一步分析。脉冲-回波模式 (PE):标准显示模式,测量从传感器探头基体到材料密度边界(通常是背面)的总厚度。适合凹洞和瑕疵的检测。回波-回波模式 (EE):又被称作ThruPaint™模式,可以忽略掉涂层的厚度,显示的是从表面到材料密度边界的直接厚度。脉冲-回波涂层模式 (PECT):同时显示材料厚度(PE)和涂层厚度(CT)。





主要特点:

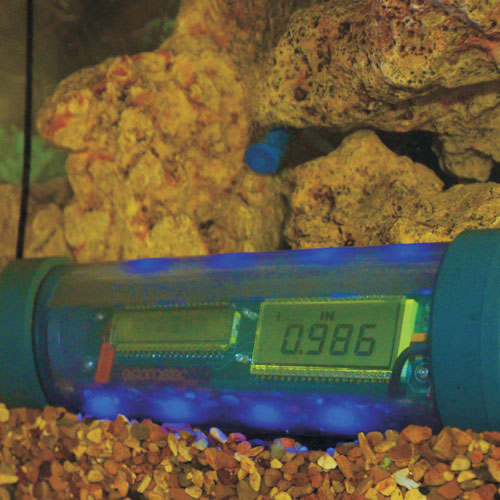

300米(1000英寸)的深度等级
单膜和双晶探头传感器
自动探头识别和归零功能
脉冲-回波,脉冲-回波涂层,回波-回波和时间校正 模式(TCG)
数据存储:字母和数字顺序
数据存储功能:5000个读数和波形或A扫描
可下载到数据管理软件




重复性/稳定性指示条

---易高系列拥有6个竖条信号,

---当所有竖条全亮并且数字测厚仪上的*后一位数字稳定时,

---仪器即可得出可靠的测量结果。


V-型路径校正模式

---双晶传感器由一个带两个晶体的探头组成(一个传输,一个接收声脉冲)。

---晶体被一个隔音屏障分开-声音从一个晶体传到另一个晶体,产生一个V型路径。

---由于时间/厚度的关系是非线性的,V-路径校正模式就用来弥补这个错误。




①材料厚度数字显示模式:
---所有型号的标准显示模式,以毫米或英寸为单位,用数字来显示厚度值。

②A扫描显示模式---全波型(RF)

---A扫描显示被测材料的反射声音或震荡的正弦波。
---RF模式显示的是全波。

③A-扫描显示模式半波型(正波形/负波形)

---用户可以选择浏览整个波形(RF)的正波形或者负波形。
---这种半波形(RECT)模式显示整个过程的振幅。

技术规格

测量模式

双晶:PE, EE (ThruPaint™), PECT
单晶:三重回波(ThruPaint™)

测量速率 手动


每秒4个读数

测量范围

PE: 0.63 - 500毫米 (0.025 - 19.999 英寸)
EE: 2.54 - 102毫米(0.100 - 4.000 英寸)
PECT: 0.63 - 500毫米 (0.025 - 19.999 英寸)
PECT: 0.01 - 2.54毫米 (0.001 - 0.100 英寸)
Triple: 1.00 - 150毫米 (0.040 - 6.000 英寸)

测量精确度

±0.01毫米 (±0.001 英寸)

测量分辨率

0.01毫米 (0.001英寸)

速度校准范围

1250 - 13,995/(0.0492 - 0.5510英寸/微秒)

    A型扫描显示

每个读数存储到存储器中,在电脑上检阅

    校准设置

一个自定义编程和8个预校准速度:分别为:铝,铸铁,铁, 聚氯乙烯,聚氨酯, 聚苯乙烯,不锈钢和钢

    防水-深度等级

*大深度300米(1,000英尺)-相当于IP68

脉冲模式

双方波脉冲器

增益

带有110dB范围,自动增益控制(AGC)或可选择的增益:超低,低, 中,高, 超高

计时

精密25MHz TCXO,单发100MHz 8位超低功耗8位数字转换器

数据记录

一个批次5,000A型扫描图像和仪器设置
序列和网格录入
字母数字批次标识

校准选项

速度和材料类型

传感器探头类型

/单晶

传感器频率范围

1 - 10MHz

传感器识别

自定义自动(双晶传感器)和手动-从列表中选择

V型路径/双路径校正

自动

探头归零

自动(双晶传感器)和手动(通过一体式探头磁盘)

显示

12.7毫米 (1/2英寸) 4.5 数字式 LCD

显示刷新速率

25Hz

单位(可选择)

毫米或英寸

背光

//自动

重复性/稳定性指示器

电池类型

3AA碱性电池

电池寿命(估值)

50小时(背光灯可持续15小时)

电量低指示器

省电模式

自动

操作温度

-30 60ºC (-20 140ºF)

尺寸(宽**长)

229.0 x 60.33毫米 (9.0 x 2.4 英寸)

重量(包括电池)

680g (24.0oz)

提箱设计

高强度透明塑料外壳,单个的磁耦合剂,多功能开关

传感连接器类型

LEMO 水下连接器

RS232接口

双向的

包装清单

易高NDT UG20DL主机,耦合剂,提箱,用户手册,检测证书,3AA电池,软件,传输线,备用垫片和润滑剂套装
