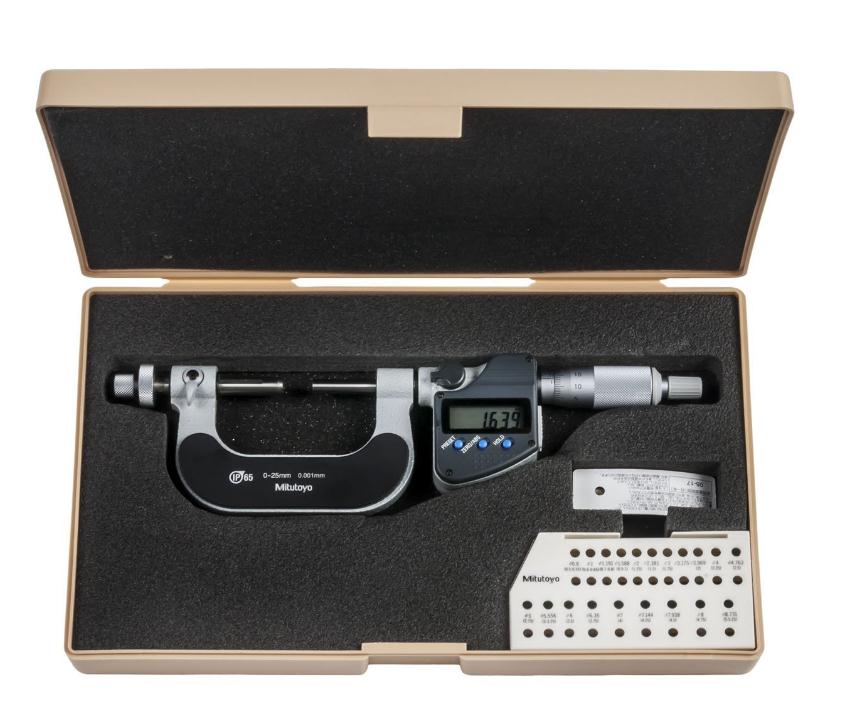

日本三丰Mitutoyo 324/124 齿轮外径千分尺
日本三丰Mitutoyo 324/124 齿轮外径千分尺 日本三丰Mitutoyo 324/124 齿轮外径千分尺 日本三丰Mitutoyo 324/124 齿轮外径千分尺
  • 日本三丰Mitutoyo 324/124 齿轮外径千分尺

  • 产品编号 : Mitutoyo 324/124
  • 齿轮外径千分尺 324, 124 系列 — 可更换球型测砧及心轴测针型,它具有碳化物测量面,并带有锁定装置,以确保测量力的一致性。达到 IP65 防水/防尘防护标准 (324系列)。
  • 询价

产品描述

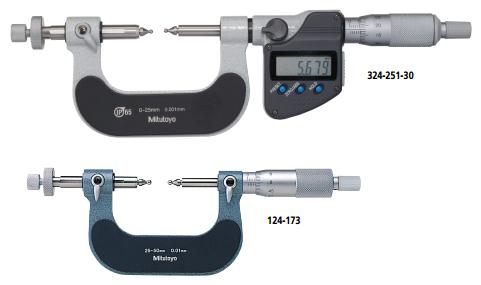

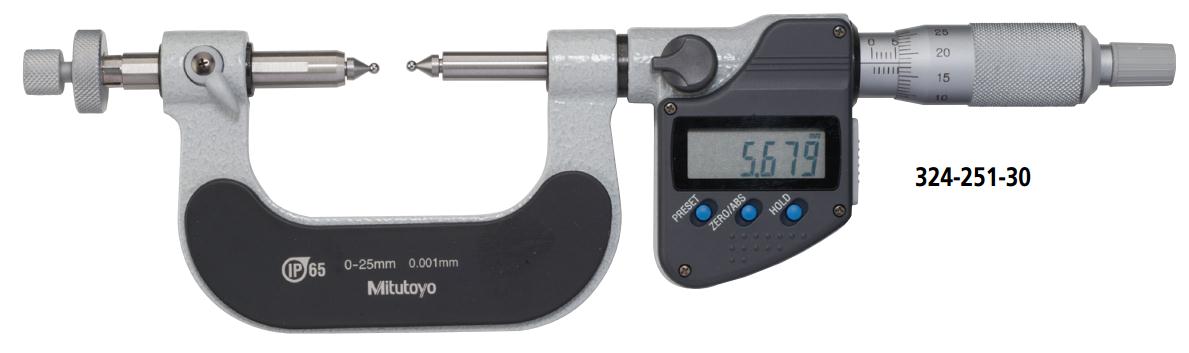

齿轮外径千分尺 324, 124 系列 — 可更换球型测砧及心轴测针型,它具有碳化物测量面,并带有锁定装置,以确保测量力的一致性。


球形测砧千分尺特点:
达到 IP65 防水/防尘防护标准 (324系列)。
使用钢 (硬质合金) 球型测量面测量齿轮齿顶圆直径。
选择不同的可更换球型测砧 — 心轴测针型,可测量不同模数的齿轮 (0.5 - 5.25)。
棘轮锁定装置可保持恒定测力。

带有SPC 数据输出(324 系列)。



技术参数
精度: 参见性能参数(数显型不包括量化偏差)
分辨率*: 0.001mm 或 .00005"/0.001mm
分度值**: 0.01mm
显示*: 液晶显示
电池*: SR44 (1 个), 938882
电池寿命*: 正常使用情况下约为1.2 年
尘/水防护等级*: 达到 IP65 防护标准-

* 数显型 ** 普通型



显型功能

调零、数据保持、2 点预调、功能锁、自动电源开/关、

数据输出、英制/公制转换(英制/公制型)

警告: 低电压、计算错误
选件
05CZA662: 带有数据开关的SPC 电缆 (1m)*
05CZA663: 带有数据开关的SPC 电缆 (2m)*
06ADV380B: 带有数据开关 (2m) 的USB 直接输入工具
02AZD790B: 用于U-WAVE 防水型的SPC 电缆 (160mm)*

* 仅适用于数显型





可更换球型测砧- 心轴测针套装:
直径 货号 待测齿轮模数 中径
0.8mm 124-801* 0.5 - 0.55 50
1mm 124-802* 0.6 - 0.65 45
1.191mm (3/64") 124-803* 0.7 - 0.8 35 - 30
1.5mm 124-821* 0.9 - 1 28 - 26
1.588mm (1/16") 124-804* 0.9 - 1 28 - 26
2mm 124-805* 1.25 22
2.381mm (3/32") 124-806 1.5 17
2.5mm 124-822 1.5 17
3mm 124-807 1.75 15
3.175mm (1/8") 124-808 14
3.5mm 124-823 2 13
3.969mm (5/32") 124-809 2 13
4mm 124-810 2.25 11
4.5mm 124-824 2.5 10
4.763mm (3/16") 124-811 2.5 10
5mm 124-812 2.75 9
5.556mm (7/32") 124-813 3.0 - 3.25 8
6mm 124-814 3.5 7
6.35mm (1/4") 124-815 3.75 7
7mm 124-816 4.0 6.5
7.144mm (9/32") 124-817 4.25 6
7.938mm (5/16") 124-818 4.5 5.5
8mm 124-819 4.75 5.5
8.731mm (11/32") 124-820 5.0 - 5.25 5

公制型                     数显型
测量范围 货号 精度
0 - 25mm 324-251-10 ±4µm
25 - 50mm 324-252-10 ±4µm
50 - 75mm 324-253-10 ±4µm
75 - 100mm 324-254-10 ±5µm

英制/公制型                         数显型
测量范围 货号 精度
0 - 1" 324-351-10 ±.0002"
1" - 2" 324-352-10 ±.0002"
2" - 3" 324-353-10 ±.0002"
3" - 4" 324-354-10 ±.00025"

公制型
测量范围 货号 精度
0 - 25mm 124-173 ±4µm
25 - 50mm 124-174 ±4µm
50 - 75mm 124-175 ±4µm
75 - 100mm 124-176 ±5µm
100 - 125mm 124-177 ±5µm
125 - 150mm 124-178 ±5µm
150 - 175mm 124-179 ±6µm
175 - 200mm 124-180 ±6µm
200 - 225mm 124-181 ±6µm
225 - 250mm 124-182 ±7µm
250 - 275mm 124-183 ±7µm
275 - 300mm 124-195 ±7µm

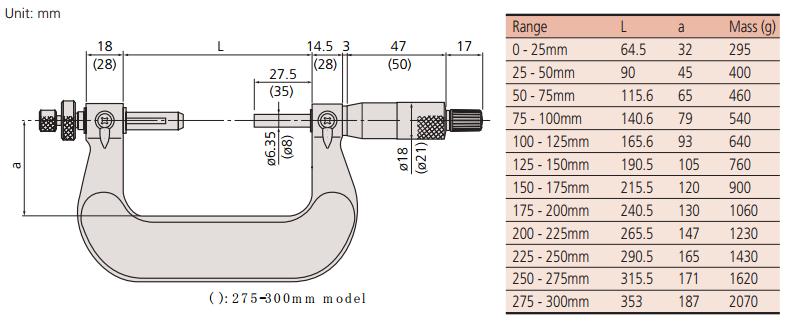

尺寸图:
