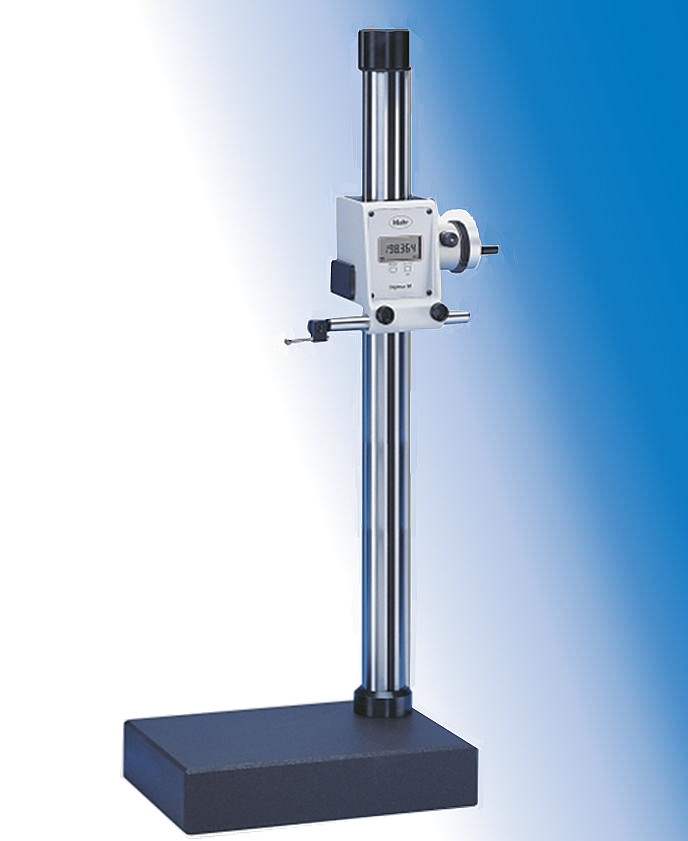

德国马尔DIGIMAR 814N/G高度测量仪(划线仪)
德国马尔DIGIMAR 814N/G高度测量仪(划线仪)
  • 德国马尔DIGIMAR 814N/G高度测量仪(划线仪)

  • 产品编号 : DIGIMAR 814N/G
  • DIGIMAR814N高度测量仪(划线仪)主要应用于工件划线及标定;同时也用于测量高度及间距。坚固的铸铁底座,三点支撑,可在平台、机器床身及大工件表面是用,可快速改装为814G.测量应用:高度、两孔中心距、两平面间距、宽度、附件工件标定及划线功能。
  • 询价

产品描述

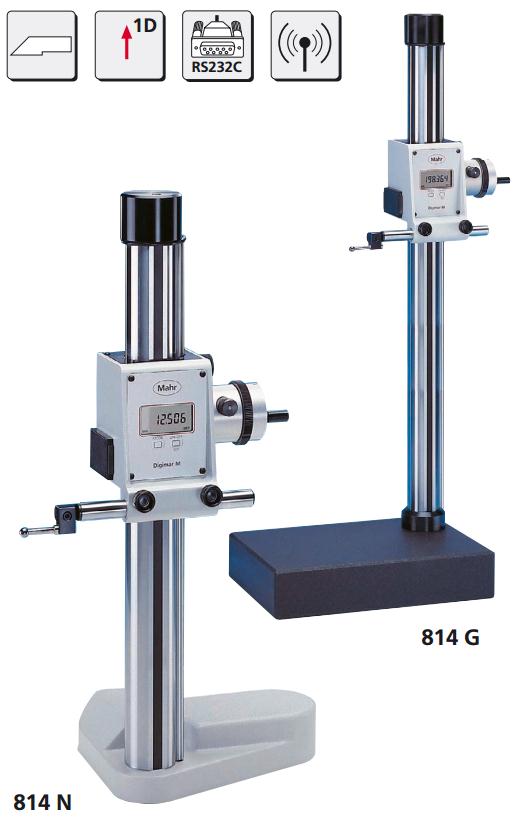

DIGIMAR814N/G高度测量仪(划线仪)主要应用于工件划线及标定;同时也用于测量高度及间距。坚固的铸铁底座,三点支撑,可在平台、机器床身及大工件表面是用,可快速改装为814G.测量应用:高度、两孔中心距、两平面间距、宽度、附件工件标定及划线功能。

测量应用:高度、两空中心距,两平面间距,宽度,附加工件标定及划线功能。



DIGIMAR814N/G特征

※高精确度

※增量式感应测量系统
※测量头带滚珠导套
※无阻力测量系统

※大型,易读数字显示器
※测量和显示装置集成在测量头中
※通过 Opto RS232 C 接口传输数据
※数字预设

※在任意位置设置零位

※最大、最小和最大-最小功能

※为 1 个特性输入公差限度

※切换毫米/英寸
※测量头侧面有手柄,方便操作

※恒定测量力;

※可根据需要使方向向上或向下

※测量头可锁定,适合划线任务
※带精调
※电池供电,无需电源
※附件类型广泛,用途多样











主要功能:

※ON/OFF
置零 (屏幕数字归零)
mm/inch 零位锁定/解锁
预置 (输入一个数值)
搜索反转点的最大/最小内存
TIR(最大-最小)用于测试平面度和同心度
TOL(输入公差限值)
切换分辨率
数据(数据传输)



814 t

测头臂





订货号



带连接头,用于安装测头、指示表、比较仪、杠杆表





4426510*



安装杆长度

150 mm

(5.91“)





安装孔直

8 mm

(.315“)



841m

球形测头

2 mm ball

(.0787“

4426525



安装于测头臂814T

3 mm ball

(.118“)

4426526





4 mm ball

(.157“)

4426512





5 mm ball

(.197“)

4426527





6 mm ball

(.236“)

4426511





7 mm ball

(.276“)

4426528





8 mm ball

(.315“)

4426509*

814S

圆盘型测头





4426513



用于测量高度、间距、端面及平面









尤其适用于窄小的台阶位置,例如端面定位







814h

测头支架

M25



4426514









订单号

测量范围 mm

测量范围 inch

分辨率

分辨率

误差限度英寸(文本)

误差限度 µm

垂直误差 (µm)

测量力

产品重量

规范

数据接口

4426540

0 - 320

0 - 12.6"

0.001 mm / 0.01 mm

0 inch / 0.001 inch

.0008"

20 µm

20 µm

3 N

6.2 kg

工厂标准

Opto RS232C / Wireless

4426542

0 - 620

0 - 24.4"

0.001 mm / 0.01 mm

0 inch / 0.001 inch

.0012"

30 µm

30 µm

3 N

10.5 kg

工厂标准

Opto RS232C / Wireless
