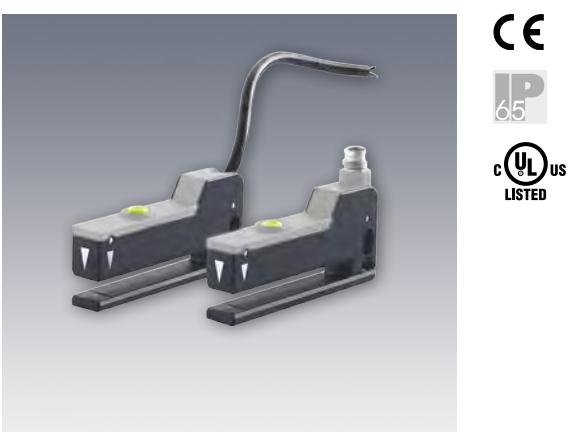

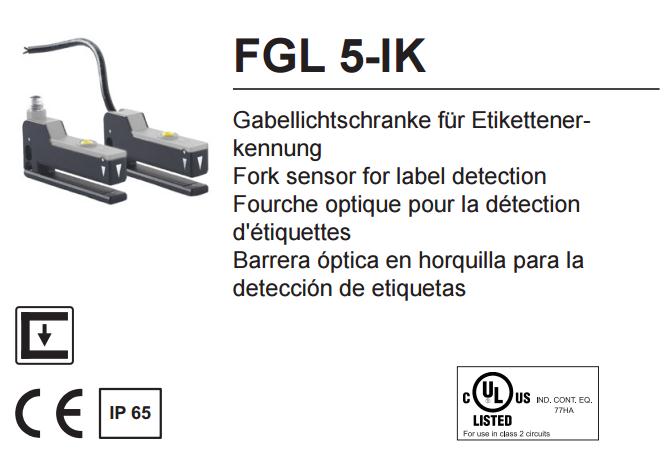

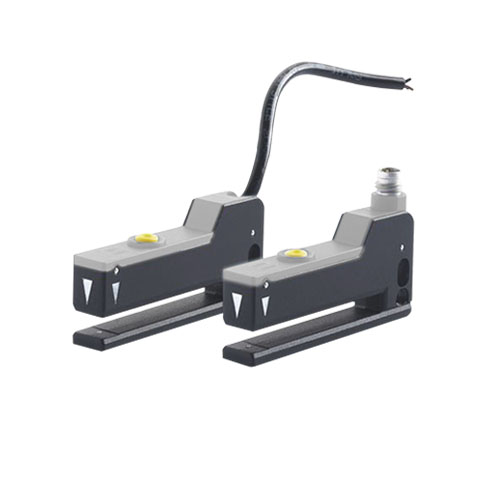

德国森萨帕特SensoPart FGL 5-IK槽型传感器
- 产品编号 : FGL 5-IK
- FGL 5-IK槽型传感器用于检测标签和多层膜。适用于标签机的小臂设计。检测载体材料上的半透明标签。
- 询价
产品描述
槽型传感器利用对射光实现其功能。发射器位于槽的一个侧臂上，它将光发送到另一边的接收器上。由此可见，槽型传感器的优势是不需对齐发射器和接收器。而且，它不需复杂的布线，安装也很灵活，调节简 捷 。 标 准 设 计 的 外 壳 可 用 于 不 同 的 槽 宽 度 （5到220mm）和深度。槽型传感器的特别优势是安装调试简单。 FGL 5-IK槽型传感器用于检测标签和多层膜。
※非扭曲的、坚固的金属外壳与电缆或M8插头
※适用于标签机的小臂设计
产品特性
※检测载体材料上的半透明标签
※灵活的安装方法
※N.O./N.C. 切换
※高定位精度
电气参数
机械参数
工作电压， +UB
10 … 30 V DC2
外形尺寸
64 x 40.4 x 11 mm3
空载电流, I0
≤ 30 mA
防护等级
IP 654
输出电流
100 mA
外壳材料
铝、锌合金、 PBT（盖）
保护电路
电路反接保护UB / 短路保护（Q）
镜片材料
PC
防护等级
2
连接类型
（详见选型列表）
开关量输出, Q
PNP / NPN3 （详见选型列表）
工作环境温度
-20 … +55 °C
输出功能
N.O. / N.C.
仓储环境温度
-20 … +70 °C
开关频率, f (ti/tp 1:1)
12000 Hz
重量
（详见选型列表）
反应时间
Max. 40 µs
抗震动性与冲击性
EN 60068-2-27
联系电话：021-58951071 QQ:814294500
|
槽口宽度 |
开关量输出 |
连接类型 |
重量 |
产品型号 |
订货编号 |
|
5 mm |
PNP |
金属接口 M8x1, 4-针 |
46 g |
FGL 5-IK-50-PS-M4 |
830-11011 |
|
5 mm |
NPN |
金属接口, M8x1, 4-针 |
46 g |
FGL 5-IK-50-NS-M4 |
830-11013 |
|
5 mm |
PNP |
线缆, 2 m, 4-线 |
85 g |
FGL 5-IK-50-PS-K4 |
830-11010 |
|
5 mm |
NPN |
线缆, 2 m, 4-线 |
85 g |
FGL 5-IK-50-NS-K4 |
830-11012 |
| 接口连接型尺寸图 | 接线图-4针 |
 |
 |
