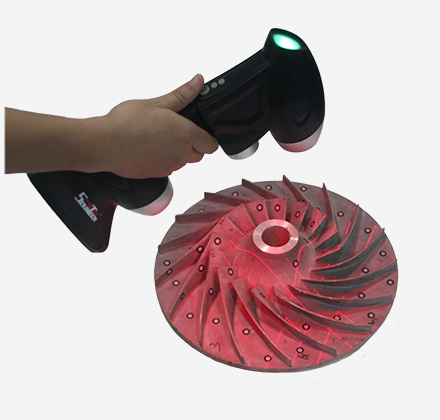

HSCAN系列手持式激光三维扫描仪,采用多条线束激光来获取物体表面的三维点云。工程师可以手持仪器并灵活移动操作,通过视觉标记来确定扫描仪在扫描过程中的空间位置,从而完成物体表面的三维点云整体重构。扫描仪可以方便携带到工业现场或者生产车间,并根据被扫描物体的大小和形状进行高效精确的扫描,使用操作过程灵活方便,适用各种复杂的应用场景。
HSCAN系列手持式激光三维激光扫描仪是杭州思看科技有限公司自主研发的产品,可以根据用户的需求灵活定制,在扫描大体积物体时,可以配合MSCAN全局摄影测量系统,消除累计误差,提高大型工件全局扫描的精度。HSCAN采用多条线束激光来获取物体表面的三维点云。工程师可以手持仪器并灵活移动操作,通过视觉标记来确定扫描仪在扫描过程中的空间位置,从而完成物体表面的三维点云整体重构。扫描仪可以方便携带到工业现场或者生产车间,并根据被扫描物体的大小和形状进行高效精确的扫描,使用操作过程灵活方便,适用各种复杂的应用场景。
仪器特点:
※光源形式:3束平行激光线
※测量精准:扫描精度高,可达0.040mm,分辨率可达0.050mm
※声光报警:声光报警系统让设备使用更加得心应手
※轻巧灵活:得益于小巧的尺寸,可在狭小空间内轻松使用。设备整体重量不足1kg
※传输稳定:千兆网传输数据,传输速度可达1Gbps,快速稳定
※轻便易携:只需携带一个防水箱和一台笔记本即可外出工作。

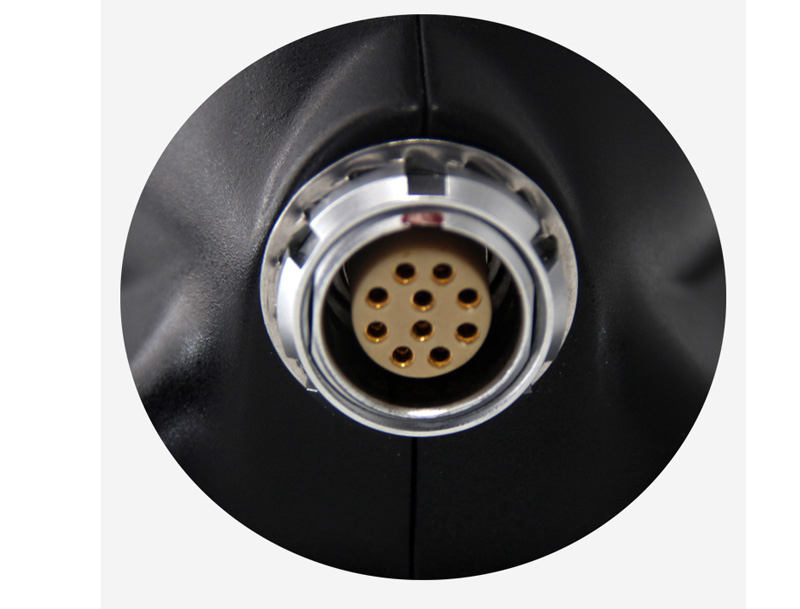

※航空插头:将所有连接线整合到航空插口中,保证连接和传输的可靠稳定。
型号 |
HSCAN-300 |
物理特性 |
|
重量 |
0.95kg |
尺寸 |
315×165×105mm |
光源特性 |
|
光源类别 |
Ⅱ级激光(人眼安全) |
光源形式 |
三条平行激光 |
扫描仪特性 |
|
基准距 |
300mm |
景深 |
250mm |
单幅扫描区域 |
225mm×250mm |
分辨率 |
0.05mm |
测量扫描 |
|
扫描速率 |
205,000次测量/秒 |
精度 |
*高0.04mm |
体积精度1(单独使用扫描仪) |
0.02mm+0.1mm/m |
体积精度2(配合MSCAN全局摄影测量系统) |
0.02mm+0.025mm/m |
接口特性 |
|
物理接口 |
数据电源一体化接线 |
数据传输接口 |
千兆网 |
软件输出 |
.ply、.obj、.igs、.stl、.stp、.fbx、.wrl等,可定制 |
环境参数 |
|
工作温度范围 |
-10~40℃ |
工作湿度范围(非冷凝) |
10%~90% |
