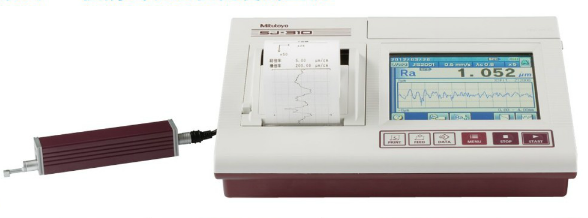

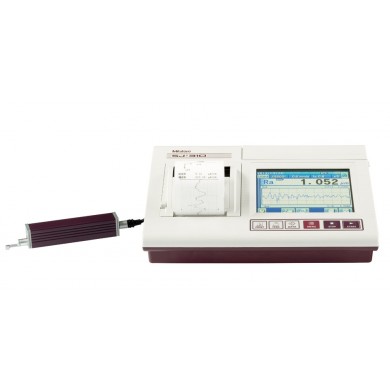

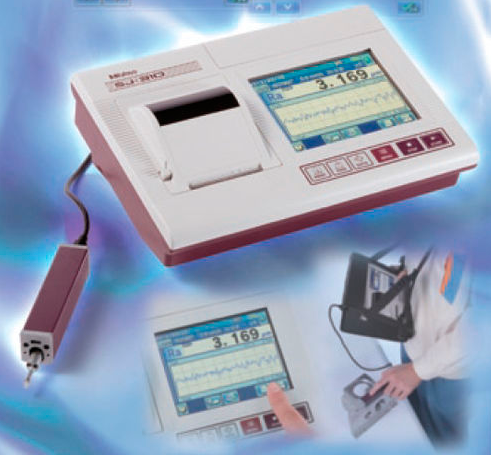

日本三丰Mitutoyo SJ-310粗糙度仪
日本三丰Mitutoyo SJ-310粗糙度仪 日本三丰Mitutoyo SJ-310粗糙度仪
  • 日本三丰Mitutoyo SJ-310粗糙度仪

  • 产品编号 : Mitutoyo SJ-310
  • Mitutoyo SJ-310操作简单且能满足多种需求的高级手 持式测量仪,配备大型触摸屏彩色图形液晶显示器,实 现直观操作和卓越操作性。 Mitutoyo SJ-310继承原有型号的可操作性特点,搭载全新 测量辅助和分析功能,提升操作性。该检出器可根据测量面定位任何方向进行 测量:水平、倾斜、顶部或垂直表面。(多 种配件可选)。 可选存储卡能保存大量测量数据。此外, 便捷功能跟踪10能保存10组新测量数据。
  • 询价

产品描述


Mitutoyo SJ-310是操作简单且能满足多种需求的高级手持式测量仪,配备大型触摸屏彩色图形液晶显示器,实 现直观操作和卓越操作性Mitutoyo SJ-310继承原有型号的可操作性特点,搭载全新 测量辅助和分析功能,提升操作性。该检出器可根据测量面定位任何方向进行 测量:水平、倾斜、顶部或垂直表面。可选存储卡能保存大量测量数据。此外, 便捷功能跟踪10能保存10组新测量数据。统计处理和GO/NG判断功能有助于对数据 进行管理。高速热敏打印机 (其打印速度约为传统型 号的1.5倍)作为标准件提供。Mitutoyo SJ-310可打印测量 结果 (包括判断结果) 和评定轮廓及BAC和 ADC轮廓。支持横向模式打印与液晶显示 器上的显示效果相配。



功能:

用户自定义 : 期望获得的参数可以挑选出 来,用于计算和显示

统计处理 : 最大值 , 最小值 , 均值、标准 偏差 , 合格率 , 每个参数的频 率分布表 GO/NG

判断规则 : 平均值、16% 规则 , 最大值规 则平均值规则,标准差 (1σ, 2σ, 3σ)

存储 : 内置存储器 :测量条件 (10 套)

记忆卡 (选配) :500 个测量条件 10000 个测量轮 廓,500 显示图像,500 个统计数据等。

校正 : 输入数值自动校正 / 多次测量 (最 大 12 次) 取平均值校正

省电功能 : 自动休眠功能,ECO 模式下自动 关闭背光。




参数:

适用标准 : JIS' 82, JIS' 94, JIS' 01, ISO' 97, ANSI, VDA

评价轮廓 : P (原始轮廓), R (表面粗糙度曲 线), DIN4776, 粗糙度 曲线 motif

评价参数 : Ra, Ry, Rz, Rt, Rp, Rq, Rv, Rsk, Rku, Rc, RSm, S, RPc, R3z,Rmr (c), Rpk, Rvk, Rδc,, Rk, Mr1, Mr2, Lo, Rppi, R, AR, Rx,A1,

A2, Vo, HSC, Rmr, SK, Ku, RΔa, RΔq, Rlr,λa,λq,Rpm,RzJIS (JIS'01), tp (ANSI), Htp (ANSI), Wte, Wx, W, AW,Rz1max (ISO), Rmax (VDA, ANSI, JIS'82), 可定制

分析图表 : 支撑曲线 (BAC), 振幅分布曲线 (ADC)
滤波类型 2CR, PC75, 高斯
截止波长 lc: 0.08, 0.25, 0.8, 2.5, 8mm ls: 2.5, 8mm

取样长度 : 0.08, 0.25, 0.8, 2.5, 8mm; 取样数 (x n): x1, x2, x3, x4, x5, x6, x7, x8, x9, x10

意长度 (0.3 to16.0mm: 0.01mm 之间 ) x1, x2, x3, x4, x5, x6, x7, x8, x9, x10

任意长度 (0.3 to 5.6mm: 0.01mm 之间 )* * 横向驱动器

打印机 热敏打印机
打印宽度 48mm (纸宽 : 58mm)

记录倍率 垂直 : 10X - 100,000X, 自动 水平 : 1X - 1,000X, 自动

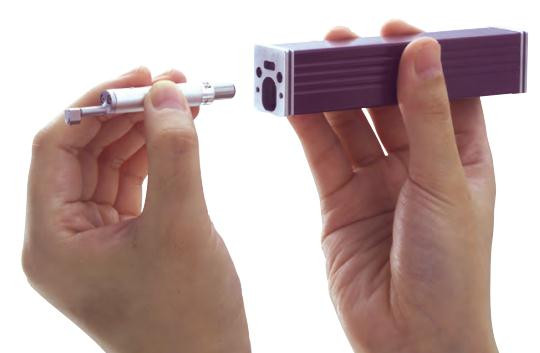

SJ310检出器

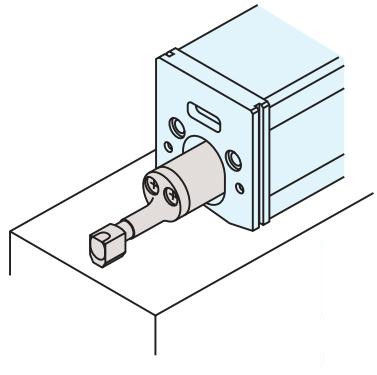

         标准検出器

货号
测力
属性
备注
 178-296
0.75mN
 2µmR/60˚
 标准型 / 退型驱动器专
178-390
4mN
 5µmR/90˚
178-387
0.75mN
 2µmR/60˚
横向移动驱动器用
178-386
4mN
5µmR/90˚
 178-391
4mN
10µmR/90˚
标准型 / 退避 型驱动器专用
尖端半径 / 针尖角度

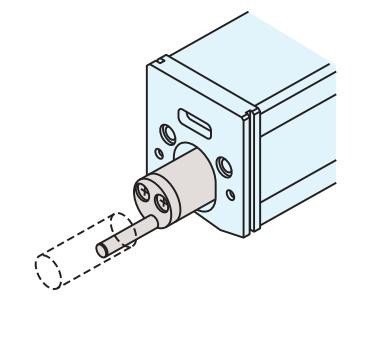

         小孔検出器


 测力
属性
备注
178-383
0.75mN
2µmR/60˚
最小可测孔直 径 : ø4.5mm
178-392
 4mN
 5µmR/90˚
 * 尖端半径 / 针尖角度

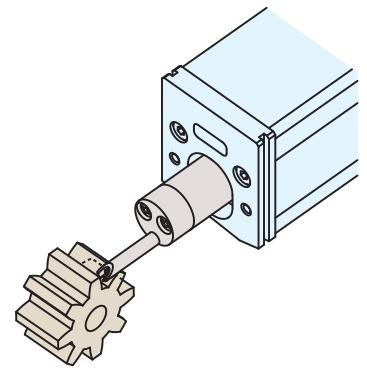

         齿面用检出器

货号
 测力
属性
备注
178-388
0.75mN
2µmR/60˚
最小可测孔直 径 : ø4.5mm
178-398
 4mN
 5µmR/60˚
 * 尖端半径 / 针尖角度

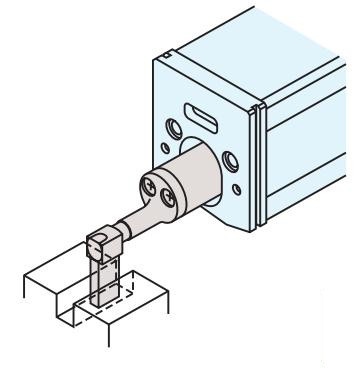

         深槽检出器

货号
 测力
属性
备注
178-385
0.75mN
2µmR/60˚
不适于横向移动驱动器
178-394
 4mN
 5µmR/90˚
 * 尖端半径 / 针尖角度

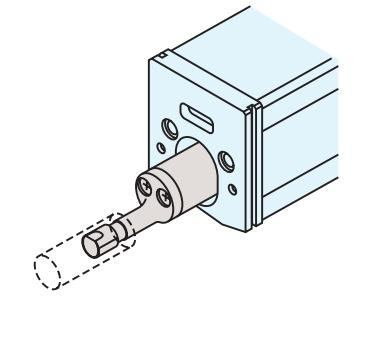

         小孔检出

货号
 测力
属性
备注
178-384
0.75mN
2µmR/60˚
 最小可测孔径 : ø2.8mm
 178-393
 4mN
 5µmR/90˚
 * 尖端半径 / 针尖角度







SJ-310耗材的可选配件

打印纸: 标准用纸 (5 包装): No.270732

打印纸: 耐久型 (5 包装): No.12AAA876

触摸屏保护膜 (10 包装): No.12AAN040

存储卡 (2GB): No.12AAL069

完善的附属功能

测量设备控制

测量变量的定义

截面的图形显示

测量记录的存储

测量结果记录






DP-1VR

DP-1VR 利用 DP-1VR 可以处理由 Surftest (表面粗糙 度测量仪) SJ 系列输出的数显数据。 这一 便携式微型设备可提供测量数据打印资料 以及各种统计分析结果,如直方图、D- 图表、 X-R 控制图表等。利用可选输出连线,DP- 1VR 还可实现向个人电脑输出 RS-232C 测 量数据 (09EAA084 电缆),实现 GO/NG 条 件输出 (965516 电缆)。

可免费下载软件

SJ-Tools 输出软件以 Microsoft-Excel* 为基础,目的在于控制设备、 复制和存储测量数据。 *Microsoft-Excel 不包括在供应范围内

适于 Surftest (表面粗糙度测量仪) SJ 系列的 SJ-Tools 输入界面 SJ-Tools 从 MS-Excel 输出记录 这个应用程序可以免费从三网站上下载。
