德国马尔便携式粗糙度测量仪MarSurf PS1
德国马尔便携式粗糙度测量仪MarSurf PS1
  • 德国马尔便携式粗糙度测量仪MarSurf PS1

  • 产品编号 : MarSurf PS1
  • 随着制造业和机械工业生产 随着制造业和机 随着制造业和机械工业生产质量的 械工业生产质量的不断提高 质量的 不断提高 , 高技术制造产 品的表面完成质量日益显示其地位的重要性。
  • 询价

产品描述



超大显示屏幕
所有信息均能一目了然
所有的功能以清晰文字
显示
使用箭头键调用程序功能
设定/显示语言修改容易

随着制造业和机械工业生产 随着制造业和机 随着制造业和机械工业生产质量的

 械工业生产质量的不断提高 质量的 不断提高 , 高技术制造产 品的表面完成质量

日益显示其地位的重要性。

这使的得能否提供快速简易且标准化的测量仪器设计解决方案变得更为关键。
在一-些情况要求下,为节省时间和金钱,测量任务会执行在生产线上而不是在检测

室中;而需要检测的组件可能过大或过重以至于不便于运输的情况下,也只能对其在

现场进行测量。


MarSurf PS1在任何方式下都能实现其承诺"完全便携式”,
主要有:
独立电源设计
一次充电可持续使用达500次的测量操作,电力长效持久
提供站式的解决方案,体积不大于- -台数码相机,
简小又轻便(400克/ 0.88磅)





高度调节附件
包含于供货范围内,可用
于多种测量任务中
能快速安装在PS1下方




集成式的校准标准
不需要外部的校准标准器,
对于进行标准化
测量提供更高的可靠性
驱动器单元
能进行旋转和纵向移动,允许
传感器能移动至校准位置
此位置也设计用于运输过程中
保护传感器免受碰撞


带可拆式保护套的传感器设计
标准化测量设计
2μm(80μin)钻石测尖
测力0.7mN
可配适应不同测量任务的多种测头





• 强大的 灵活性 标准设计范围的测量功能足以让此多用途的智能小仪器完

 成您所有的测量任务
• 实现您任意位置定位需求 实现您任意位置定位 实现您任意位置定位需求
 • 能对元件水平、垂直、下端面或其它所需位置进行全方位 自定义测量
• 多达 24种参数评定功能 种参数评定功能 提供如同实验室仪器一般的强大功能
• 无错误操作 粗糙度标准完美集成的实现
• 自动选择截止波长 自动选择截止波长 允许非专业人员也能实现准确的测量结果
• 快捷简便的测量操作 袖珍式的简要操作指南体现了PS1的简易操作要求, 使您能

快速掌握其主要功能,并以准确的测量结果来完成 您的测量任务

参数值接选择
Ra,Rz
自由编程
F1按钮直接选择您所需要的
24种参数之一




USB接口
PS1能被系统自动识别且免驱动程序
安装(如优盘一样的方便)
可使用MarSurf XR 20评定软件
或MarSurf XR 20仪器对其结果
进行评定
MarConnect接口( RS232)
如可连接Mahr MSP2打印机


内部4个螺纹孔的独特设计
带来强大的灵活性
P S1底部设计有4个螺钉,
用于安装您所特定的附件




左、右侧开始按钮设计
不仅为左手使用或右手使用
仪器的用户带来操作上的简
便,更为实用的是仪器于上
下翻转测量位置时带来操作
的简使化

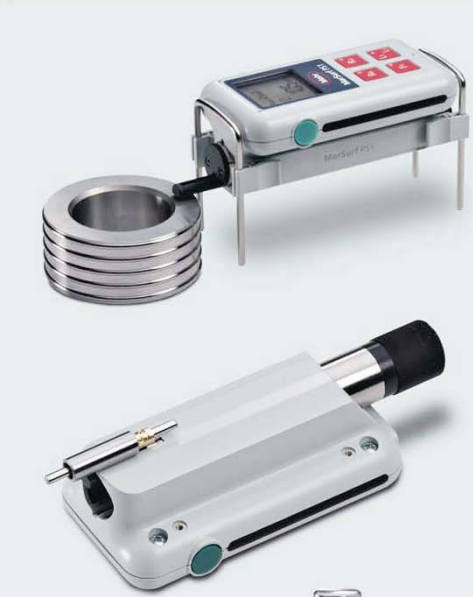

MarSurf PS1.宽广的应用范围

MarSurfPS1使用简便的装卡设计来实现测量的高度
调节
得益于这种设计,即使是锥形的工件也能测量自如
完美的上下翻转测量方式,使用MarSurf PS1能轻松实现
你只要做的仅仅是设定仪器和工件的位置,就可进行测量
这种设计,即使是小元件也可以脱离额外的装卡装置,直接
进行测量
与测量立柱一起使用
MarSurf PS1能筍便地安装于ST-D/ST-F或者ST-G测量
立柱上
MarSurf PS1是完美的入门级测量仪器,能进行非常广泛
的标准化粗糙度测量要求
若使用选配件V形定位装置,还能实现对垂直于接触面的表
面粗糙度测量

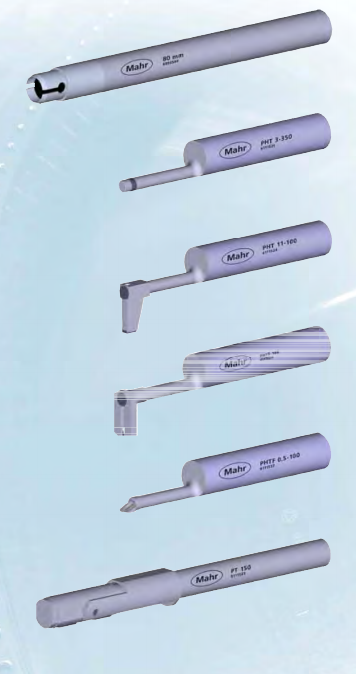

MarSurf PS1.选配附件,实现更大的灵活性.

80 mm (3.15 in) 传感器加长杆
如用于圆柱形工件内深部测量
订货号 : 6850540
PHT 3-350 传感器
用于直径大于3 mm (0.12 in)的内孔测量
 订货号: 6111521
PHT 11-100 传感器
用于凹槽内部测量
如宽达2.5 mm (0.10 in) 深至7.5 mm (0.30 in) 的槽形轮廓
订货号: 6111524
PHTR 100 传感器
用于凹凸表面测量
订货号: 6111525
PHTF 0.5-100 传感器
用于齿形表面测量
订货号: 6111522
PT 150 传感器
双寻头传感器,用于符合DIN EN 10049 (SEP)标准的薄片形金属和滚筒形
表面测量
订货号: 6111523
传感器套件 (缺图) 包含 :
 • PHT 3-350 传感器 (6111521)
• PHT 11-100传感器 (6111524)
订货号: 6910213
附件套装 (缺图) 包含 :
• 传感器加长杆 (6850540), 长度80 mm (3.15 in)
 • 用于横向测量的适配器(6850541)
• 测量立柱装卡装置 (6910201)
用于将MarSurf PS1安装于Mahr ST-D / ST-F / ST-G测量立柱上
• V形定位装置 (6910203)
用于圆柱和平面形组件的平整表面测量
订货号: 6910212

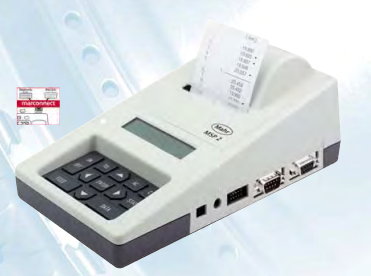

打印机套件
包含 MSP2 打印机和连接电缆线 (MarConnect)
订货号: 691021





MarSurf PS1.技术数据
量单位 公制,英制
测量原理 接触法传感器带寻头的电感式传感器,测尖2um((80UIN),测力约0.7MN
测量参数 RA,RQ,RZ,RY(JIS),RZ(JIS),RMAX,RP,RP(ASME),RPM(ASME),RPK,RK,RVK,MR1,MR2,

A1,A2,VO,RT,R3Z,RPC,RMR,TP(JIS,ASME),RSM,R,AR,RX(24 种,自定义公差带范围)

程序语言 14种语言可选择包括3种亚洲语言
测量范围 350  UM,180 UM,90 UM(自动选择)
轮廓分辨率 32MM,16MM,8MM(自动选择)
滤波器类型
符合DIN EN ISO 11562标准的相修整轮廓滤波器(高斯滤波器)
符合DIN EN ISO 13565-1标准的专用滤波器和符合DIN EN
ISO 3274标准的IS滤波器(于程序中能设置其禁用)
截止波长IC* 0.25MM,0.8MM,2.5MM;自动选择(0.10IN,0.030IN,0.100IN)
测量长度LT* 1.75MM,5.6MM,17.5MM;自动选择(0.069IN,0.22IN,0.69IN)
测量长度
(按照MOTIF标准)
1MM,2MM,4MM,8MM,12MM,16MM,(0.040IN,0.080IN,0.160IN,0.320IN,0.480IN,0.640IN)
短波截止波长* 可选
评定长度IN*   1.25MM,4.0MM,12.50MM(0.050IN,0.15IN,0.50IN)
取样长度段数N*   1至25可选校准功能
校准功能

 动态校准
内存容量 最多15个外形轮廓,最多20.000个结果数据
其它功能  模块化设置(源代码保护),日期、时间
重量 400克(0.88磅)
尺寸 140mm*50mm*70mm
电池 可充电式锂电池
接口

USB,marcommect(RSR232

电源范围

100V-264V

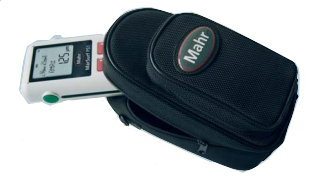

MarSurf PS1.套件介绍:
MarSurfPS1为一完整的套件设计,配套的挂包设计,使您可
随时随地携带自己的表面糙度测量仪器.快速可靠的现场测量
使您在生产过程或来货检测中得
所需的质量要求。
套件包含
●MarSurf PS1
本单元
●驱动器单元
●1个符合标准设计规定的标准传感器
●内置电池
●保护套设计的集成粗糙度标准
●高度调节附件
●传感器保护装置
●充电器/电源适配器
●操作说明
●带有肩带和袢带的手提包
●USB连接电缆线
订货号: 6910210






附件:




PPV型块

订货号6710401
4条棱形槽用于支撑直径1毫米至160毫
米的对称工件(0.0394in至6.30in)
外形尺寸(长X宽X高)100mmX80mmX
40mm(3.91inX3.1 5inX1.58in)
重量1.5公斤(3.31磅)。包括用于固定在
棱行槽内工作的夹紧弹簧。

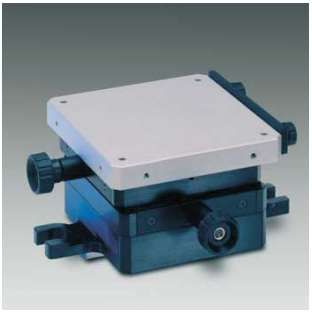

XY平台CT 120

订货号6710529
用于支撑和矫正加工件。
可调节两个坐标15mm ( .591in )
台面尺寸120mmX120mm
( 4.728inX4.728in)带两个托架

PPS平行虎钳

订货号6710604
用于装夹矩形和圆柱形工件
窄口宽70mm(2.76in)
窄口高25mm(.984in),跨距40mm(1.58in),
总高度58mm(2.28in)。
重量2Kg ( 4.41磅)

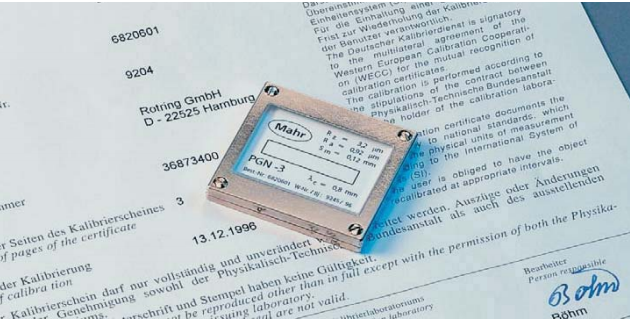

PGN3几何标准样板
订货号6820601
带正弦曲线纹路的表面粗糙度样板纹路大约深3um(120μin),槽距约0.12mm
(.00472in)。用于粗糙度测量仪的校准。




PGN 3 Mahr校准证书
PGN 3 DKD校准证书
几何标准样板PGN1
几何标准样板PGN10
订货号9027715
订货号6980102
订货号6820602
订货号6820605

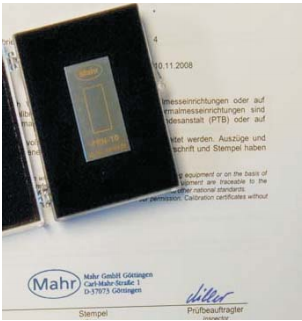

PRN 10租糙度标准样板订货号
6820420
带Mahr校准证书,粗糙度样板带纹路,
镀铬。
纹路大约深10μ m(.394 u in)
用于粗糙度测量仪的校准
