德国FISCHER菲希尔COULOSCOPE CMS2库伦法测厚仪
德国FISCHER菲希尔COULOSCOPE CMS2库伦法测厚仪 德国FISCHER菲希尔COULOSCOPE CMS2库伦法测厚仪 德国FISCHER菲希尔COULOSCOPE CMS2库伦法测厚仪
  • 德国FISCHER菲希尔COULOSCOPE CMS2库伦法测厚仪

  • 产品编号 : COULOSCOPE CMS2
  • CMS2 可以测量几乎所有基材上金属镀层的厚度,包括多镀层结构; COULOSCOPE CMS2工作原理是根据阳极溶解的库仑法(DIN EN ISO 2177)。 简单的操作和菜单化的操作指导使 CMS2 成为电镀行业生产监控和质量检验理想的解决方法。 设备为不同的镀层结构配备了近 100 个预留的应用程式(例如,铁上镀锌,黄铜上镀镍) , 以及各种电解速度(例如 1, 2, 5, and 10 μm/min)。
  • 询价

产品描述


德国FISCHER菲希尔COULOSCOPE CMS2库伦法测厚仪-----根据库仑法测量镀层厚度和多层镍电位差。库仑法是一种简单易用能够确定金属镀层厚度的电化学分析方法。 这个方法主要应用于检查电镀层的质量,现在也适用于监控印刷线路板剩余纯锡的厚度 。CMS2 可以测量几乎所有基材上金属镀层的厚度,包括多镀层结构它的工作原理是根据阳极溶解的库仑法(DIN EN ISO 2177)。 简单的操作和菜单化的操作指导使 CMS2 成为电镀行业生产监控和质量检验理想的解决方法。 设备为不同的镀层结构配备了近 100 个预留的应用程式(例如,铁上镀锌,黄铜上镀镍) 以及各种电解速度(例如 1, 2, 5, and 10 μm/min)。这些应用程式适用于多镀层系统。COULOSCOPE CMS2 系列仪器通过电解退镀方式测量镀层厚度。还可使用库仑法精确测定任何类型底材上的多镀层厚度。CSM2 STEP 版本可对单种镀层进行标准的STEP测试,以检测电位差(如多层镍涂层的质量控制)。


主要特点:

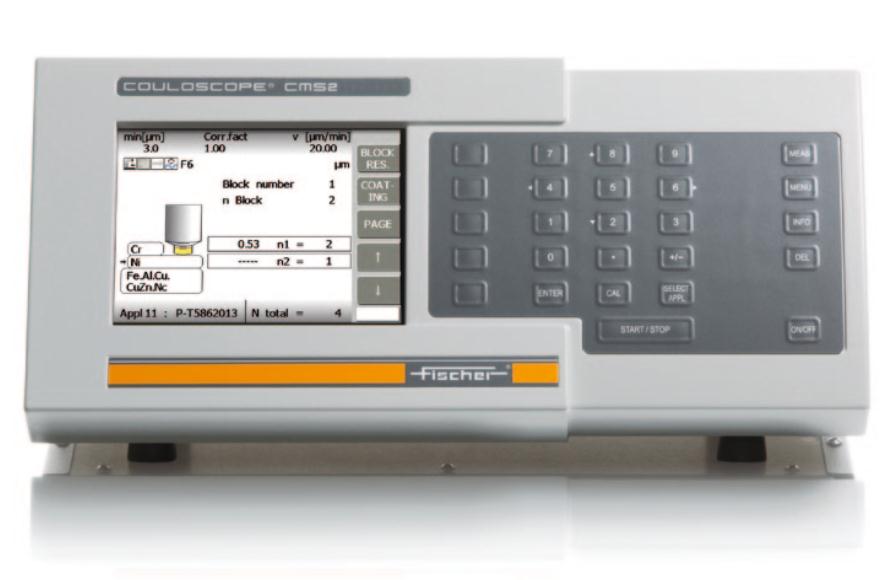

大尺寸高分辨率的彩色显示器
简单的操作和图示的用户指导

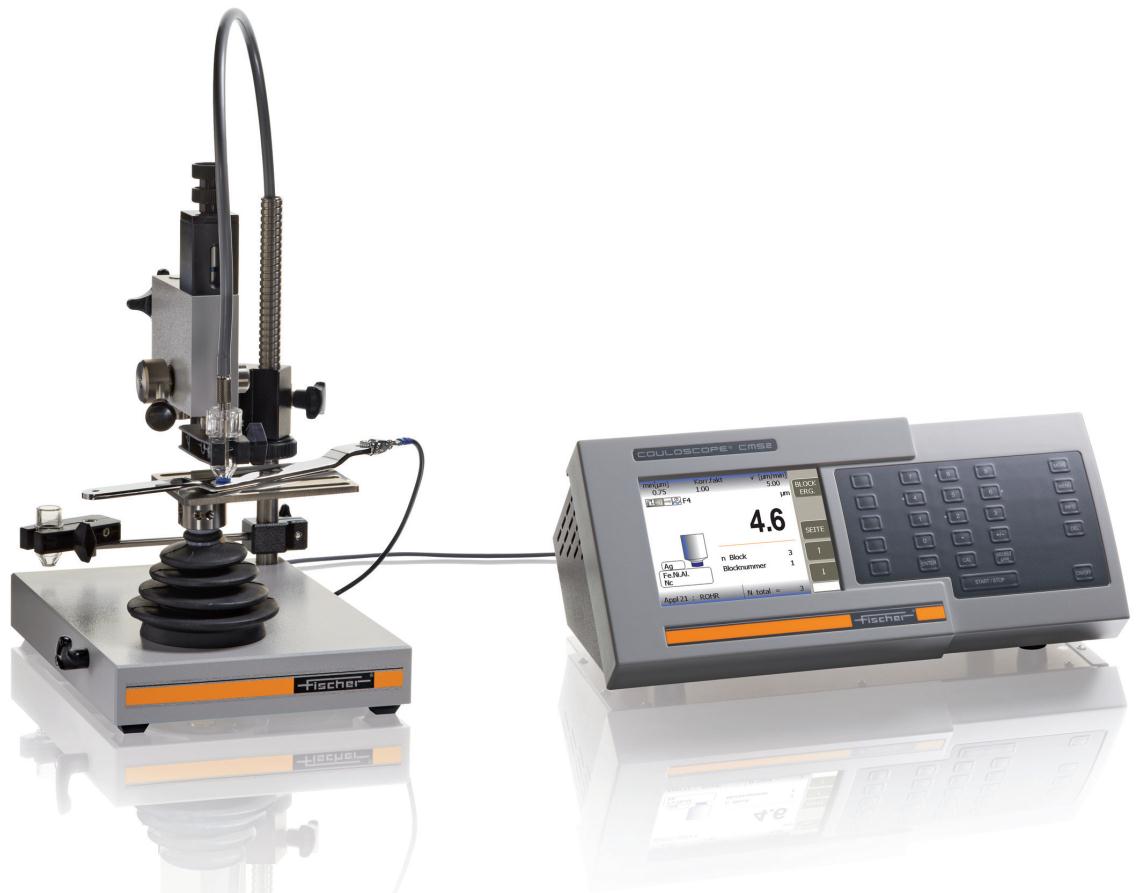

使用 V18 支架实现半自动化测量

电解速度和测量面积的简单选择

(0.1 ----50 μm/min) 和(0.6 ----3.2 mm ?)

电压曲线图形显示、图形和统计分析

多语言和计量单位可供选择







COULOSCOPE CMS2 应用:

强大并且用户友好的 COULOSCOPE CMS2 适用于电镀行业的生产监控和成品的质量检验。 很多常见的单、双镀层例如铁镀锌或者铜镀镍镀锡都可以用 CMS2 简单快速地测量。 这个方法为任何金属镀层提供了精确的测量。 在厚度范围 0.05 - 50 μm 内, 很多材料不需要预设定; 基材组成和几何形状对于测量都是无关紧要的。 常见的应用之一就是测量线路板上剩余的纯锡,以确保可焊性。多镀层例如 Cr/ Ni/Cu 在铁或者塑料(ABS基材上,经常被用于高品质的浴室用品,也可以用这个方法进行测量。 常见应用有金属和非金属底材上任何类型的金属镀层、单层或多层的镀层厚度测量、特别适用于通过 STEP 测试进行多层镍测量、适用于 0.05 µm 至 40 µm 的镀层厚度测量。

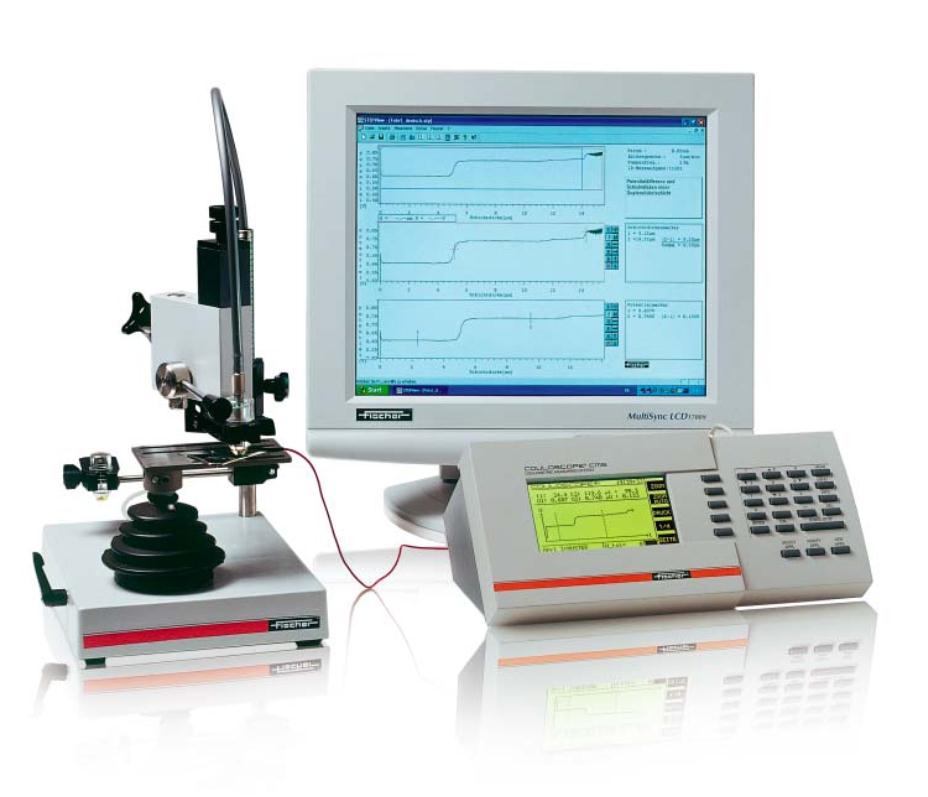

◇一个测量系统包括 COULOSCOPE® CMS2 或 CMS2STEP 和一个有测量槽的支架

◇各种测量台设计适合不同的应用。

◇大量的可选配件使测量工作更便利,确保了安全的储存并为固定工件提供辅助。

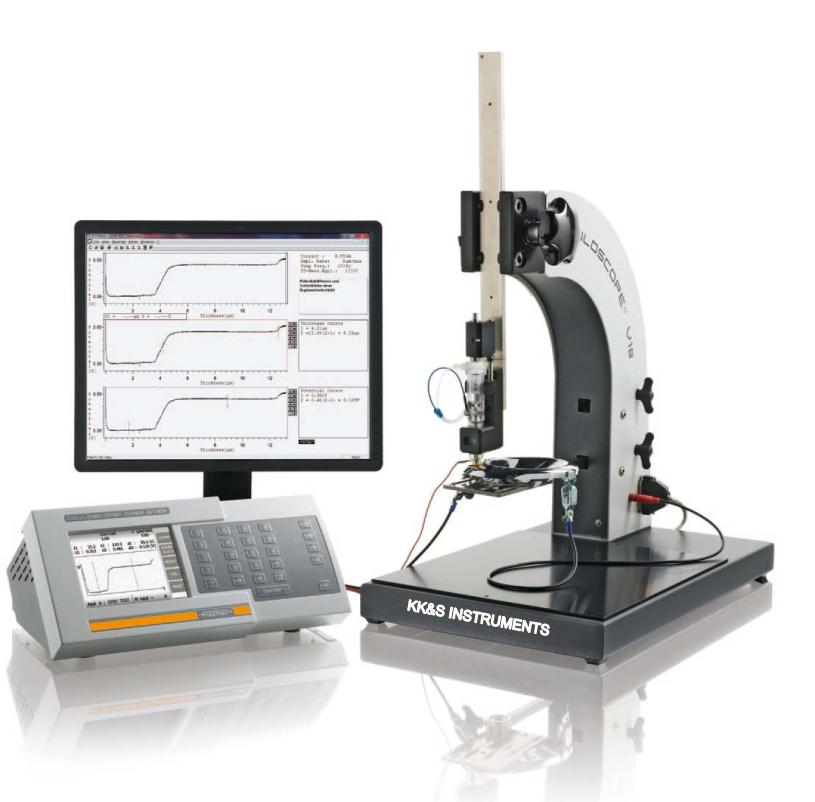

◇广泛适用的测量支架 V18 和专用的测量支架 V27 测量线材上的镀层厚度。

◇固定工件的台虎钳,也同样可以安装在 V18 和 V24 的支撑板上 。

◇作为测量镀层厚度简单的方法之一,库仑法可以用于各种镀层组合。

◇对于多镀层结构, 当允许破坏性测量时,提供了一个比 X 射线更经济的替代方法。

◇电镀紧固件, 测量PCB 板上的剩余纯锡厚度,镀铬件以及浴室用品。

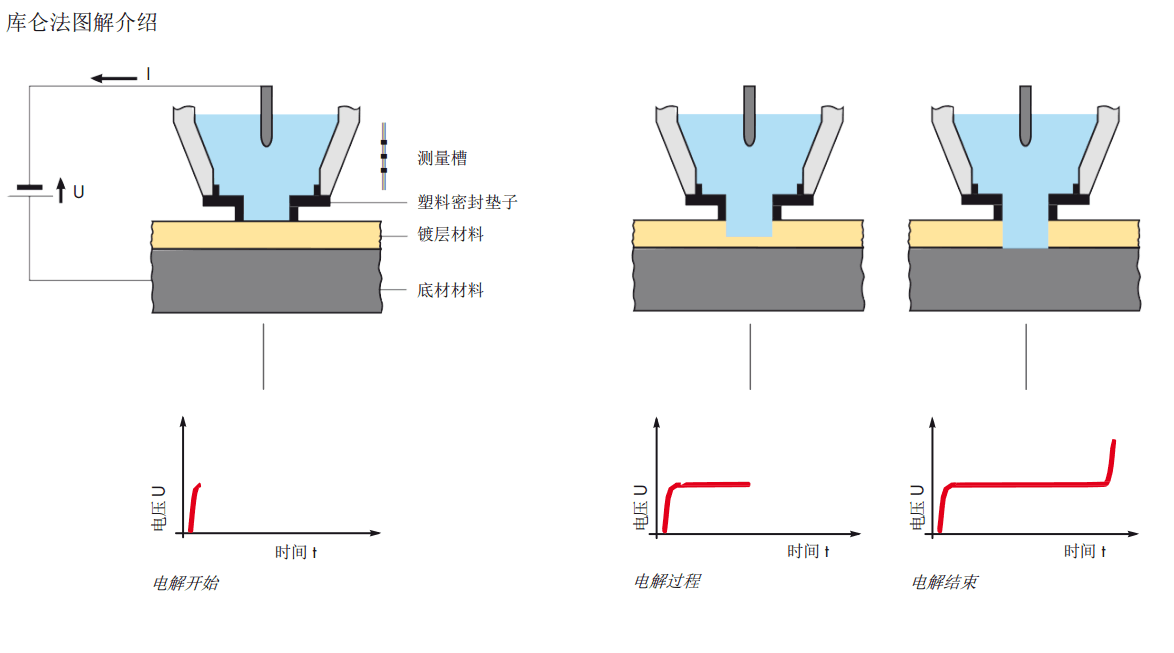

测量原理:

这个系列仪器根据 DIN EN ISO 2177 标准的库仑法。金属或非金属基材上的金属镀层,通过在控制电流条件下电解腐蚀--------实际上就是电镀的反过程。所载入的电流与要剥离的镀层厚度是成正比的,假如电流和剥离面积保持不变,镀层厚度与电解时间就是成正比的关系。

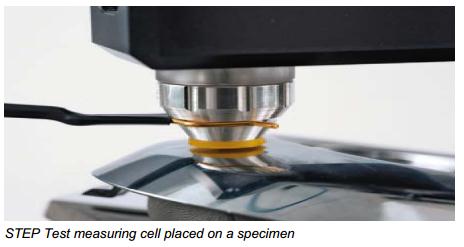

测量槽------可比作微型电解缸------被用来剥离镀层。 测量面积由装在测量槽上的垫圈尺寸来决定。对不同的金属采用不同配方的电解液。 通过载入电流开始电解过程。电解过程由 COULSCOPE 仪器的电子部分控制, 用一个泵搅拌电解液来使电解区域电解液平稳腐蚀,保证电解液利用。 根据测量区域的大小,各种直径的垫圈可供选择。
