产品描述

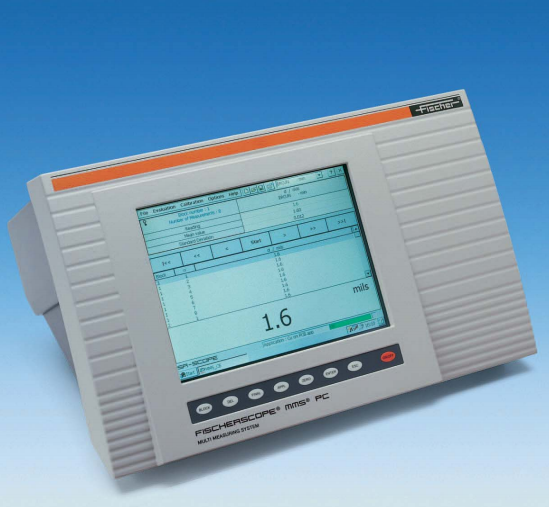

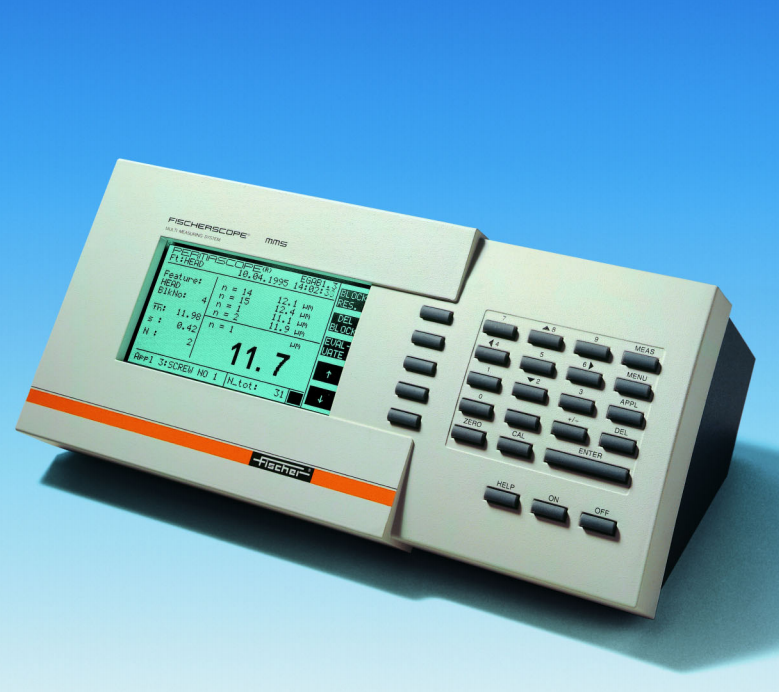

对各种数量，涂层厚度，电导率和铁素体含量的测量需要不同的测量方法。 对于涂层厚度的测量，取决于涂层/基底材料的组合，可以再次采用不同的测量方法。 FISCHERSCOPE®MMS®具有模块化设计，可以满足多种应用，因此可以单独配置。可根据您需要的功能选配不同的模块，实现多样化的测量应用。
以下是模块介绍，如需了解更多参数及应用信息，欢迎在线留言或致电咨询021-58951071
PERMASCOPE®模块
该模块使用电磁感应和涡流的测试方法，适合于测量涂镀层厚度以及铁素体含量：
• 根据DIN EN ISO 2178标准采用电磁感应的方法测量油漆，塑料，锌，铬等镀层在铁和钢上（非铁镀层/铁基材）的厚度
• 根据DIN EN ISO 2360标准采用涡流方法测量油漆，塑料，陶瓷镀层在铜，黄铜，铝等上（非导电镀层/非铁基材）的厚度。同样可以测量铝的阳极氧化层，铝管和铝制饮料罐，或印刷线路板上阻焊膜的厚度。
• 奥氏体焊接金属或双联不锈钢的δ铁素体含量。
SIGMASCOPE®模块：
这一插入式模块使用改进型涡流方法测量镀层厚度和电导率：
• 环氧板上镀铜，印刷线路板上通孔内的铜镀层（左下角图片），不锈钢上镀锌，镀镍等。
• 阻焊膜下的铜镀层。
• 非铁金属的电导率
NICKELSCOPE®模块
采用霍尔效应方法测量镍或铁镀层在非铁基材上的厚度。
使用该模块测量：
• 非导电或非铁基材上电镀镍层的厚度。
• 厚的非铁金属镀层，例如：铜，铝或铅镀层在铁或钢上。
|
ESD2探头在粗糙电镀表面上测量涂层厚度 |

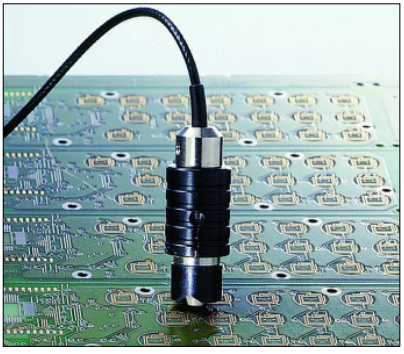

测量印刷电路板镀铜厚度 |
SR-SCOPE模块
• 采用电阻方法，适合于测量多层板上表面铜镀层的厚度。
• 尤其是薄的层积板，组成多层印刷线路板的起始材料上的铜镀层，以及带环氧间隙层的多层板上铜镀层的厚度。
• 铜的厚度在0.1至10 µm (0.04 至0.4 mils) 以及5至120 µm (0.2至4.7 mils)，不受中间铜层的干扰。
DUPLEX模块：
这一模块联合了电磁感应和涡流方法测量镀层厚度。
主要用来一步测量不锈钢上镀锌镀油漆（双镀层）中各自的厚度。典型应用于：
• 镀锌厂
• 汽车零件工业
• 金属工业
镀锌层厚度测量
样品测量示例
BETASCOPE®模块
采用beta反向散射方法。几乎可以测量任何材料在任何基材上的镀层厚度，只要镀层材料和基材存在至少5个原子数的差别。该模块应用于：
• 在印刷线路板行业测量保形材料，铅锡合金，金或镍镀层的厚度。
• 在电镀厂用手持式探头经济地测量单个的镀层。
• 在油漆制品以及金属基材上有机镀层的厚度。
• 在金属薄板生产和处理工业的防腐蚀油膜，蜡，"Bonazinc"等涂层的质量检测。
