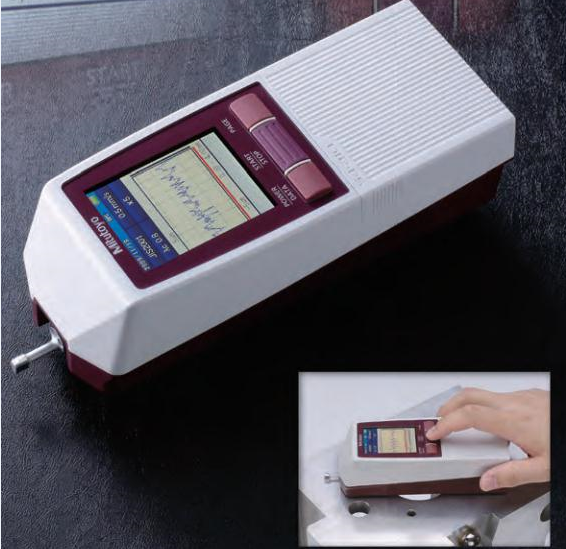

三丰surftest粗糙度测试仪sj-210
三丰surftest粗糙度测试仪sj-210 三丰surftest粗糙度测试仪sj-210
  • 三丰surftest粗糙度测试仪sj-210

  • 产品编号 : sj-210
  • 三丰小型表面粗糙度测量仪的基础版。小型、轻便、操作性非凡! 搭载了彩色.CD、并实现了可在显示器上表示表面粗糙度的波形。笃挚仪器与国内外知名厂商合作,承诺为您提供高品质的产品和服务。我们可为您提供在物理性能领域完整的问题解决方案和满意的服务。​
  • 询价 Buy Now

产品描述


三丰小型表面粗糙度测量仪的基础版。小型、轻便、操作性非凡! 搭载了彩色.CD、并实现了可在显示器上表示表面粗糙度的波形。笃挚仪器与国内外知名厂商合作,承诺为您提供高品质的产品和服务。我们可为您提供在物理性能领域完整的问题解决方案和满意的服务。日本三丰通用型表面粗糙度仪,小型便携可手持,内置可充电电池,充分发挥了便携表面粗糙度仪的测量优势可对应侧壁、向上等各种姿势的测量。可通过高度尺适配器等的附件,进行各种姿势和定位测量。搭载了附有背光灯的2.4寸彩色液晶显示屏,具有丰富的解析及表示功能,应用广泛,通过检出器、驱动部和显示部的组合实现各种系统的设置。


操作性提升

操作性提升

搭载了附有背光灯的2.4寸彩色液晶显示屏;搭载了识别度
较高的彩色LCD、实现了丰富的显示功能,操作更直观。
背光灯的彩用,即使是灰暗现场也不会影响操作。简单操
作键的排列,本体表面和保护罩内的按键使操作更简易、
更准确。

丰富的解析及表示功能

丰富的解析及表示功能

对应各种规格标准,可对应IS(IS-B0601-2001、
JIS-B0601-1994、 JIS-B0601-1982)、VDA、IS0-1997、
 ANSI的各种粗糙度规格。评价曲线等的曲线表示功能,
表示演算结果的基础上,还可表示每个区间的演算结果、
评价曲线、负荷曲线、振幅分布曲线。



高性能

高性能的储存功能,可储存10个测量条件,1个测量结果。
可选配储存卡(选件),测量数据及测量条件可保存在储存
卡上。选配的储存卡可保存大量的数据。密码保护,各种
功能可单独设置密码,您可以防止错误操作和配置管理。
多语言应对,16国语言对应,可自由切换。测针报警功能
,超出设定的测量累计距离[界限值]时会有提醒。

操作键

操作键

本体表面和保护罩内的按键使操作更简易、更准确,清晰
易懂的画面构造和十字键实现了更直观的操作性。左右键
可简单完成画面的设定。使用频率低的键可收纳在保护罩
内防止误操作。


其他功能特征

丰富的表示功能有助测量
搭载了能见度良好的2.4英寸彩色图形CD显示屏,背光灯的采用大幅度提高了能见度。
用彩色表示合格与否的判定结果。
不仅是测量结果, 也可显示评价曲线、负荷曲线、振幅分布曲线。评价曲线可扩大或缩小。
横向表示、纵向表示可自由切换。演算结果大字体显示
多国语言(16国) 对应可自由切换。
密码保护功能。
搭载了充电时间短,驱动时间长的充电电池。
测量机内部可保存10个测量条件, 与工件相对应的条件可同时读出。
加装储存卡(选件)后可大量保存测量结果及测量条件。
丰富的输入输出功能 USB接口为标准配置。
RS-232C数显输出,打印输出,脚踏开关输入和丰富的输入输出通信口为标准配置。
超出设定的测量累计距离(界限值)时会有警报表示提醒测量人员。(有效管理测针的磨耗等)

驱动部选择

1、标准型驱动部,备受好评,用户众多,如果您没有什么特殊的测量要求,选择标准型的就可以。
2、横向驱动部,适合曲轴、线性电火花加工等窄小部位的测量。订购前许确认国内是否有货。
3、退避型驱动部,将检出器插入孔测量等看不见的部位,为了测量时不伤及检出器,使检出器时常处于退避位置的待机状态。

Mitutoyo SJ-210 测针选择

标准型测针
齿面用测针
标准型测针
齿面用测针
小孔测针
深槽用测针
小孔测针
深槽用测针
更小孔测针

更小孔测针


其他选件(外接设备):

●  SJ- 210用打印机,可以打印测量条件,计算结果,评价轮廓,负荷曲线(BAC), 振幅分布曲线(ADC), 和环境设置。
●  数字微处理器DP-1VR,可将SJ-210输出的数据,进行打印、各种统计分析、制作D图表或X-R控制图等,拥有强大的数据管理功能。
●  存储卡:存储卡可储存500件测量条件,10000件测量曲线500件显示图像文本文件(测量条件/ 测量数据/评价轮廓/负荷曲线/振幅分布曲线)
●  表面粗糙度测量仪SJ系列用简易软件,表面粗糙度测量仪SJ-210系列的丰富功能,可通过一个USB接0将数据传送到电子表格或其他软件。
●  脚踏开关用于测量中的触发装置。同一工件需要固定在治具上时或多次测量时更有效。
●  测量数据输入装置: Input Tool,表面粗糙度测量仪SJ-210计算结果,可通过InputToo将其连接到计算机的USB接口或者PS/2型键盘接口,直接应用于电子表格软件

●  显示部的保护膜,彩色L .CD保护膜(5片),No.12AAL066


SJ-210型号
标准驱动器型
退避驱动器型
横向驱动型

SJ-210(0.75mN型)
SJ-210(4mN型)
SJ-210(0.75mN型)
SJ-210(4mN型)
SJ-210(0.75mN型)
SJ-210(4mN型)
货号
mm
178-560-01
178-560-02
178-562-01
178-562-02
178-564-01
178-564-02
测量范围
X轴
16.0mm
5.6mm
检出器范围
360μm(-200μm-+160μm)

检出器范围/分辨率

360 μm/0.02μm,    100 μm/0.006 μm,  2 5μm/0.002μm

测量速度

测量:0.25mm/s,    0.5mm/s ,     0.75mm/s, 返回:1mm/s

测力/触针先进形状

取决于货号:0.75mN/60°   ,2μmR(货号末尾“01”)  ;       4mN/90°   ,5μmR(货号末尾“02”)
导头压力
400N以下
适用标准
JIS,DIN,ISO,ANSI,VDA
评价轮廓
原始轮廓,粗糙度曲线,DF曲线,粗糙度仪motif曲线
评价参数

Ra, Rc, Ry, Rz, Rq, Rt, Rmax, Rp, Rv, R3z, Rsk, Rku, Rc,RPc, Rsm, Rz1max, S, HSC, RzJIS, Rppi, RΔa, RΔq, Rlr, Rmr,Rmr(c), Rδc, Rk, Rpk, Rvk, Mr1, Mr2,

A1, A2, Vo, Rpm, tp,Htp, R,Rx, AR, 支持用户定义

分析图表
支撑曲线 / 振幅分布曲线
滤波类型
高斯 , 2CR75 , PC75
截止波长
λc
0.08 , 0.25 , 0.8 , 2.5mm
λs*5
2.5 , 8µm
取样长度
0.08 , 0.25 , 0.8 , 2.5mm
取样数

x1, x2, x3, x4, x5, x6, x7, x8, x9, x10 任意长度

(0.3 -16.0mm: 0.01mm 之间)

x1, x2, x3, x4, x5, x6, x7, x8, x9, x10

任意长度(0.3 - 5.6mm: 0.01mm

之间)*

LCD尺寸规格
36.7×48.9mm
显示语言
16国语言(日语、英语、德语、法语、意大利语、西班牙语、葡萄牙语、荷兰语、波兰语、匈牙利语、瑞典、捷克语、中文、韩国、土耳其)
计算机结果显示

垂直显示:1段/3段/放大

水平显示:1段/4段/放大(水平显示可左右切换)

打印功能
测量条件、计算结果、每个取样长度的计算结果、评价曲线、负荷曲线、振幅分布曲线、环境设置项目
外部i/o功能
USB I/F, Digimatic 输出 , 打印机输出 , RS-232C I/F, 脚踏开关 I/F
功能
用户自定义
期望获得的参数可以挑选出来,用于计算和显示
GO/NG 判断
*大值 /16%/ 标准偏差
存储测量条件
关闭电源时保存条件
存储

内置存储器 : 测量条件 (10个 ), 测量属性 (1 个)

记忆卡 ( 可选 ): 500 个测量条件 , 10000 个测量曲线 , 500 个文件

 (测量条件 / 测量轮廓 / 评估轮廓 / 负荷曲线/振幅分布曲线)

校准
输入数值自动校准 / 多次测量(*大5次)取平均值校准方式
省电功能
自动休眠功能(可设置在10-600秒)
电源
内置电池
内置Ni-MH可充电电池/AC适配器
充电时间
大约 4 小时 (取决于环境温度)
使用寿命
大约 1000 次测量 (根据使用条件 /环境不同会有微小差异)
外部尺寸
演算显示部
52.1 x 65.8 x 160mm (滑动盖关闭,检出器不安装)
驱动部
115 x 23 x 26mm(包含检出器)
重量
大约 0.5kg (控制器 + 驱动部 + 标准检测器)
标准附件
12BAA303 连接电缆*4
178-601 粗糙度标准片
12BAK699 携带皮套
12BAK700 校准台
显示器保护膜
AC 适配器, 操作手册
速查手册, 保证书
12BAA303 连接电缆*4
178-605 粗糙度标准片
12AAE643 点接触适配器
12AAE644 V-型适配器
12BAK699 携带皮套
12BAK700 校准台
显示器保护膜, AC适配器, 操作
手册, 速查手册, 保证书
