产品描述

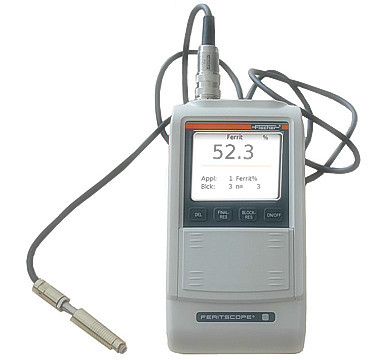

FERITSCOPE根据磁感应方法测量奥氏体钢和双相钢中的铁素体含量。仪器能识别所有的磁性部件，也就是说，除了delta铁素体，还能识别其转化形式马氏体。仪器符合Basler标准和DIN 32514-1标准，适合于现场检测，可以测量奥氏体覆层、不锈钢管道、容器和锅炉焊缝内以及奥氏体钢或双相钢制造的其他产品内的铁素体含量。这是一款标准兼容的紧凑型仪器，用于无损测量奥氏体焊接产品和双联钢的铁素体含量。采用磁感应方法，可以方便快速测量0.1-80%的铁素体含量或0.1-110FN的铁素体数。
操作方法和测量步骤
1. 测量过程中始终握住探头袖部（grip sleeve）
2. 测量中保持垂直，稳定恒力地将探头接触到被测工件表面，，随后仪器会发出“滴”声，并且在屏幕上显示出读数
3. 提起探头，测量下一个读数。
首次测量时
1. 打开仪器，安装电池，开机
2. 调整仪器与探头，并在基材上做归零
3. 在样品上测量
仪器主要性能特性：
主要功能特性：
1. 无损测量奥氏体钢和双相钢内的铁素体含量，测量范围：0.1-110 FN 或 0.1-80% Fe
2. 仪器操作简便.大显示器，高对比度，240x160像素.USB接口连接PC或打印机.机械滑盖保护测量时用不到的按键
3. 开机后即可测量.通过仪器按钮或PC可实现外部触发测量
4. 自动探头识别.测量完成后有声音提示信号.只需一次校准就能满足常用的测量范围0.1-90FN。
5. 校准用的标准片可追溯到TWI二级标准片，也提供客户定制的标准片.可调整的仪器自动关机和连续操作时间
6. 按键可锁定/限制操作模式；多种状态显示（例如：电池电压下降时的警示信息）
7. 多种语言设置.测量单位可切换 WRC-FN 或 %Fe
存储与统计
1. 可储存20,000个测量数据.可储存100个应用程式，可储存4000个数据组
2. 数据组带日期和时间标志.统计功能：平均值、标准偏差、小值、大值和范围

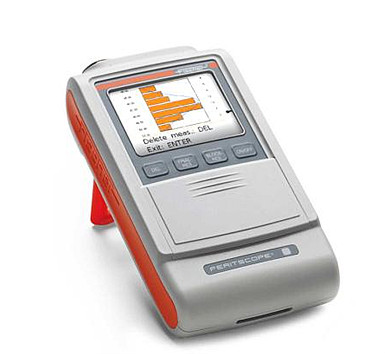

3. 带高斯曲线的直方图显示， 可输入工艺公差极限并计算相应的工艺能力指标Cp和Cpk
4. 超出上下限时同时有声音和视觉警示信号
测量模式和外部输出
1. 连续测量模式下，读数还可以在上下限之间模拟显示
2. 矩阵测量模式下可以进行多点测量，例如：针对预先定义的表面排列.平均测量模式：仅储存多个读数的平均值
3. 区域测量模式：探头提起后储存读数并取平均值
4. 连续测量模式
5. 离奇值控制功能可自动过滤错误测量值
6. 可以重写已储存的错误读数
7. 应用程式连接模式：可共享零位和校准信息
8. 通过可选的PC软件MP-Name可为应用程式命名
9. 通过可选的PC软件PC-Datex可将数据导出到Excel表格内.通过可选的PC软件PC-Datacc可将数据导出到Access
10. 电池供电或外接充电器（选配件）
背景和应用举例：
应用背景：1. 化工设备和石油加工厂通常要承受高温、高压，同时要耐腐蚀。
2. 外部环境要求所用钢材即使在高温下也要有足够的耐腐蚀和耐酸性能。
3. 如果铁素体含量太低，焊缝受热后容易产生裂纹；如果铁素体含量太高，焊缝将丧失韧性和延展性。
4. 对于双相钢，如果铁素体含量太低，焊缝受到张力或发生振动时容易破裂。
应用举例
1. 化学和石油化工行业越来越多地使用双相钢，例如：图1和图2中的锅炉容器就是用高防腐性能的双相不锈钢制造的。
2. 如果焊缝处的铁素体含量过低，受到张力或发生振动时容易破裂。
3. 然而，在焊接双相钢时，由于焊接添加剂或热处理不当，焊缝处的铁素体含量非常容易超标。
4. 只有现场检测才能确保处理过程不会改变*佳的铁素体含量，防止机械性能或防腐蚀性能的下降。
测量原理和标准片：
磁感应方法
1. FERITSCOPE FMP30 依据磁感应方法进行测量。
2. 线圈产生的磁场区域与工件内的磁性部件相互作用，
3. 磁场区域的变化在第二个线圈内产生感生电压，该电压与铁素体含量成比例关系，然后评估该电压。
4. 所有的磁性部件，也就是说，除了delta铁素体，还包括其转化形式马氏体都能被识别。
5. 采用磁感应方法测量铁素体含量有个特别的优势，sigma相即Fe-Cr沉积，
6. 由于铁素体含量过高和冷却条件不对而形成，被准确地识别为非铁素体。
7. 另一方面，在做金相切片试验时，要从铁素体组织中区别出sigma相是非常不容易的，这将导致铁素体含量的错误评估。
校准/标准片
1. 为了获得可以比较的结果，仪器必须用可以追溯到国际上接受的二级标准片校准。
2. 为此，IIW（英国国际焊接协会）发展了二级标准片，根据DIN EN ISO8249标准和ANSI/AWS A4.2标准规定的方法制造。
3. Helmut Fischer提供鉴定过的校准标准片供客户校准仪器，这些标准片可以追溯到TWI二级标准片。
4. 标准片上标明了两种单位：铁素体个数FN和百分比含量%Fe。
5. 可通过发货前设置修正系数或用客户定制的标准片校准仪器来减少工件几何形状（曲率、厚度等）对测量的影响。
6. 不同的校准信息分别储存在不同的应用程式内。
订货信息
标准片套件：
校准标准片套件 CAL-SS %Fe-WRC 0.3/10 包括标准片:大约 0.4, 2.5 and 10.5 %Fe (0.4, 2 and 9 FN) 602-279
校准标准片套件 CAL-SS %Fe-WRC 1.5/30 包括标准片:大约 2.5, 10.5 and 30 %Fe (2, 9 and 33 FN) 602-239
校准标准片套件 CAL-SS %Fe-WRC 10/80 包括标准片:大约 10.5, 30 and 80 %Fe (9, 33 and 110 FN) 602-277
主校准标准片套件 CAL-SS %Fe-WRC 0.3/80 包括:大约 0.5, 2.5, 14.5, 30, and 63 %Fe (0.5, 2, 9，33 and 90 FN) 602-776
可选探头：
型号FGAB1.3-Fe 电缆长度: 1.5 m (59“) 订货号604-264
型号FGA06H-Fe 电缆长度: 1.5 m (59“)订货号604-303
型号FGABI1.3-150-Fe 电缆长度: 1.5 m (59“)L = 150 mm (5.9“)订货号604-254
型号FGABI1.3-260-Fe 电缆长度: 1.5 m (59“)L = 260 mm (10.2“) 订货号604-341
型号FGABW1.3-Fe 电缆长度: 1.5 m (59“) 订货号604-337
标准配置：
FERITSCOPE® FMP30 604-300仪器，背带，仪器箱，电池组，打印版操作指导，CD光盘（含操作说明和USB驱动程序，连接电缆FMP/PC
