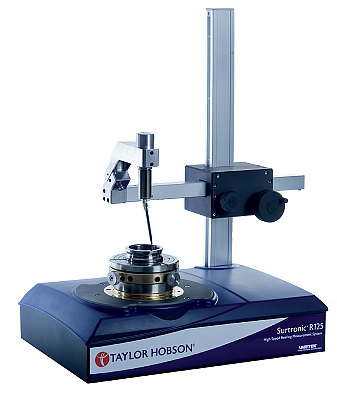

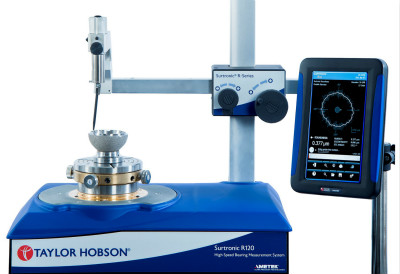

Surtronic R-80 / R-100 / R-105 / R-120 / R-125是英国泰勒Taylor hobson型的专业的圆度快速测量系统,触摸屏程序操作,搭载快速定位系统、精度高、重复性好、测量便捷,是英国泰勒Taylor-Hobson 对仪器行业的贡献。由于全新的设计与新技术的应用,Surtronic R 125圆度仪***体现节能环保的意识,总体能耗仅仅160W,远低于同行业仪器水平。快速测量与高精度的结合,更是同行业的翘*。Surtronic R-80 / R-100 / R-105 / R-120 / R-125圆度仪可分析类型包括:圆度,平面度,同轴度,同心度,偏心度,轴向圆跳动,径向圆跳动,垂直度,平行度,中断表面,谐波分析,轴向厚度变化,径向厚度变化等。
分析类型 | R-100 | R-105 | R-120 | R-125 |
圆度 | ✔ | ✔ | ✔ | ✔ |
平面度 | ✔ | ✔ | ✔ | ✔ |
同轴度 | ✔ | ✔ | ✔ | ✔ |
偏心度 | ✔ | ✔ | ✔ | ✔ |
同心度 | ✔ | ✔ | ✔ | ✔ |
径向跳动度 | ✔ | ✔ | ✔ | ✔ |
垂直度 | ● | ✔ | ✔ | ✔ |
平行度 | ● | ✔ | ✔ | ✔ |
测量中断表面 | ● | ✔ | ✔ | ✔ |
谐波分析 | ● | ● | ✔ | ✔ |
置中调节附属装置125 mm | ● | ● | ✔ | ✔ |
厚度变化 | ● | ● | ● | ✔ |
高级谐波 | ✘ | ✘ | ● | ✔ |
台面300 mm | ● | ● | ● | ● |
泰勒●霍普森经验证通过精密金刚石切削处理的空气轴承主轴, 精确度为+25nm(现在包括自动调心套,维护更方便) |
Surtronic R功能特性:
➢可靠耐用,适用于现场的每周7天24小时连续使用; |
这些系统所具有的重要优势就是速度。在精密行业中,
随着产的不断提升,计量方面通常会跟不上节奏。高速测
量系统能确保实现高抽样率同时还能促进产量的进一步
攀升。
精确度能媲美传统的台式圆度系统,但速度比传统的快许多
倍。+25 nm的精确度和30 nm的传感器分辨率完全符合
ISO测量标准。
所有系统都适合在严苛的车间环境中全天候连续使用;
制作材料都只采用坚固耐用的原料。
速度(3个工件/分钟,包括设置过程)
精度(主轴精确度+25 nm )
稳定性(适合全天候操作)
